Robot Cartesiano

PIK_420-v1

Categoria: MAQUINA

Introduccion

PIK_420 es un robot cartesiano de bajo costo diseñado para dibujar circuitos impresos (PCB) de una sola cara utilizando un marcador permanente sobre placa de cobre.

Este proyecto nacio con el objetivo de crear una herramienta accesible para estudiantes, makers y entusiastes de la electronica que desean fabricar sus propios circuitos en casa sin depender de servicios externos o maquinaria industrial costosa.

A diferencia de una CNC tradicional de fresado, PIK_420 funciona como un plotter de precision, utilizando motores paso a paso NEMA 17, tornillos T8 y control mediante Arduino Uno con GRBL.

🔽 DESCARGAR STL + PDF

Lista de Materiales

  • ● 3 Motores Nema 17 .
  • ● 3 Coplees flexibles 5mm a 8 mm.
  • ● 3 Tornillos sin fin T8 con tuerca:
  •        35 cm
  •        7 cm
  •        20 cm
  • ● 6 Varillas lisas de 8 mm:
  •        20 cm
  •        20 cm
  •        12 cm
  •        12 cm
  •        25 cm
  •        25 cm
  • ● 8 Rodamientos lineales LM8UU
  • ● 6 Varillas roscadas 5/16" - 18 UNC:
  •        38 cm
  •        38 cm
  •        26 cm
  •        26 cm
  •        20 cm
  •        20 cm
  • ● 32 Tuercas de 5/16" - 18 UNC.
  • Tornilleria y tuercas M3
  • ● 34 tornillos para madera #6 x 5/8".
  • ● 1 Madera 16 x 10 x 1 pulgadas.
  • Goma antideslizante .
  • ● 1 Arduino Uno .
  • ● 1 CNC Shield para Arduino Uno
  • ● 3 Drivers A4988 .
  • ● 1 Fuente de alimentacion de 12V 5A
  • Lista de Piezas 3D

    Todas las piezas fueron impresas en material PLA, con: 30% de relleno. 3 perimetros de bucle. Altura capa recomendada: 0.16mm.

  • ● PIK_420 - EsqMadera x4.
  • ● PIK_420 - CadCama x2.
  • ● PIK_420 - EsqCuadrado x2.
  • ● PIK_420 - EsqTriangulo x2.
  • ● PIK_420 - SopArduino x1.
  • ● PIK_420 - SopCables x1.
  • ● PIK_420 - SopFuente12V x1.
  • ● PIK_420 - SopHttaLapiz x1.
  • ● PIK_420 - SopLinealZ x1.
  • ● PIK_420 - SopMotX x1.
  • ● PIK_420 - SopMotY x1.
  • ● PIK_420 - SopMotZ x1.
  • ● PIK_420 - SopOtroY x1.
  • Total, de piezas a imprimir: 19 piezas.

    ENSAMBLAJE MECANICO

    1. Base estructural

    Paso 1. Cortar el tablón de madera a las dimensiones: 16 x 10 x 1 pulgada.

    paso1
    Verifica que los cortes estén rectos para evitar desalineaciones posteriores.

      Paso 2. Colocar las 4 piezas EsqMadera en cada esquina del tablón.

      paso2

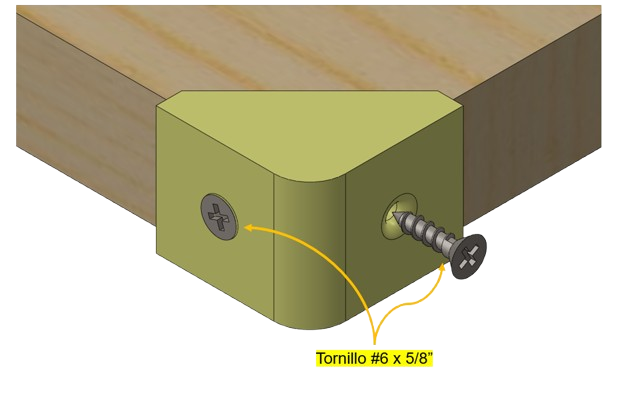

      Fijar cada pieza con dos tornillos para madera #6.
      paso2Tornillo

      2. Conjunto estructural del eje X

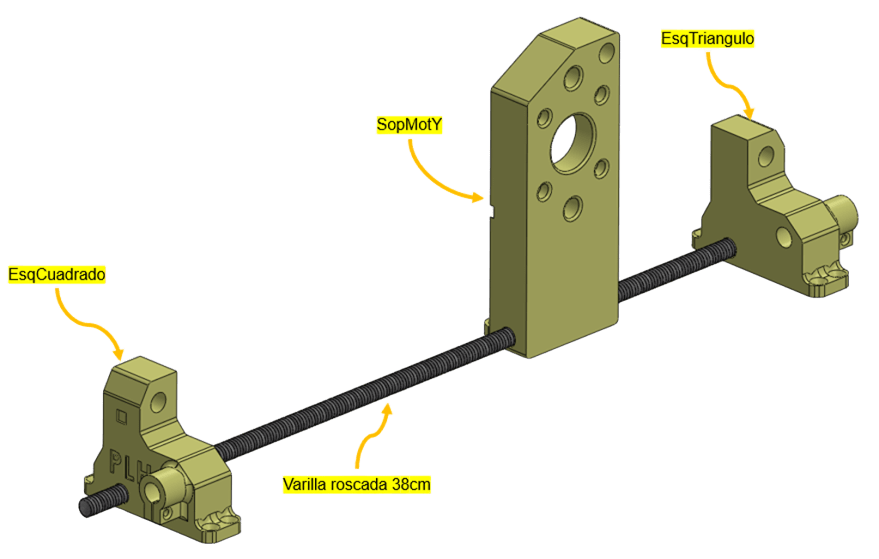

      Paso 3-5. En una varilla roscada de 38 cm, insertar en este orden: EsqCuadrado - SopMotY - EsqTriangulo

      paso3a5

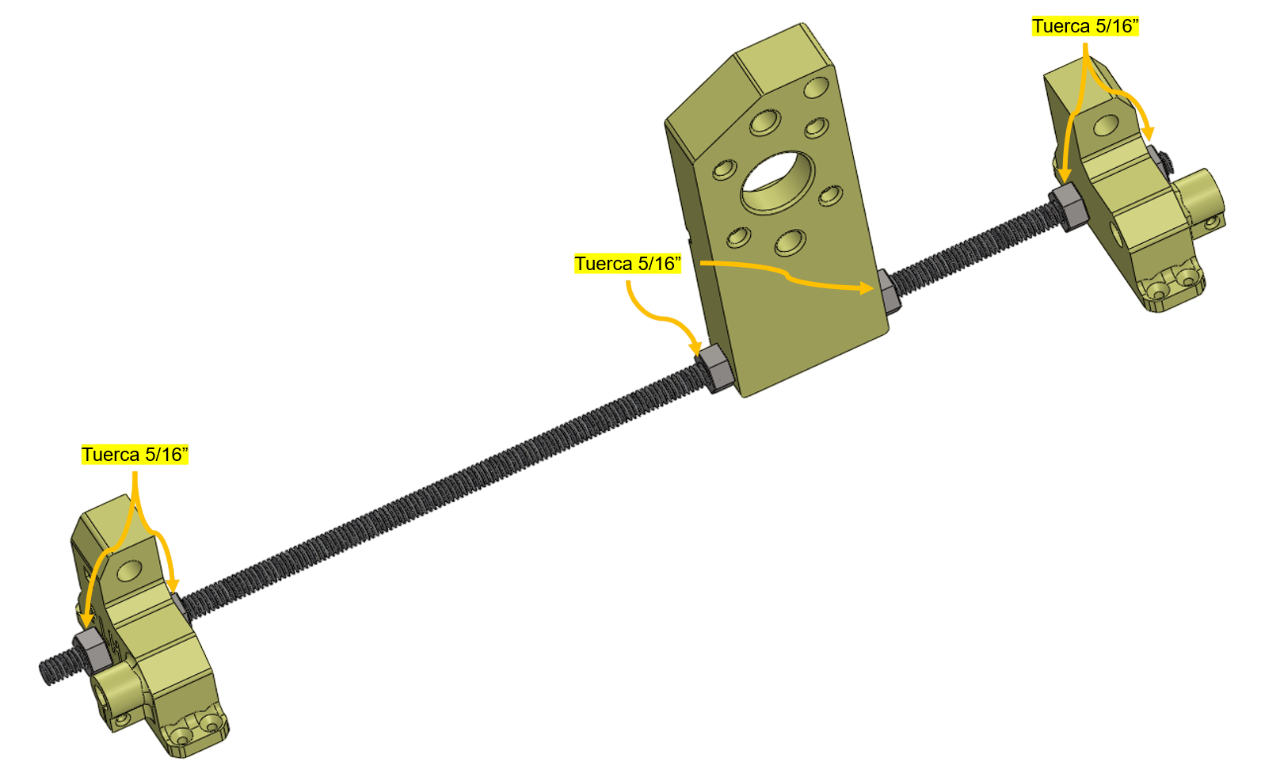

      Cada pieza debe ir con dos tuercas 5/16", una a cada lado (NO apretar todavia).
      paso3a5tuercas

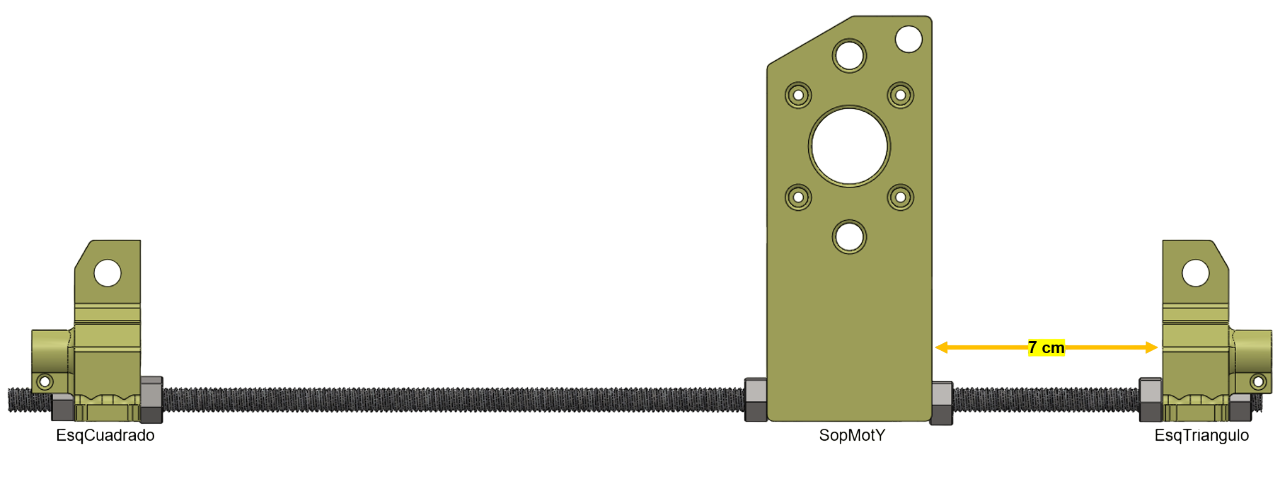

      Paso 6. Separar EsqTriangulo y SopMotY a 7 cm y apretar las tuercas.

      paso67cm

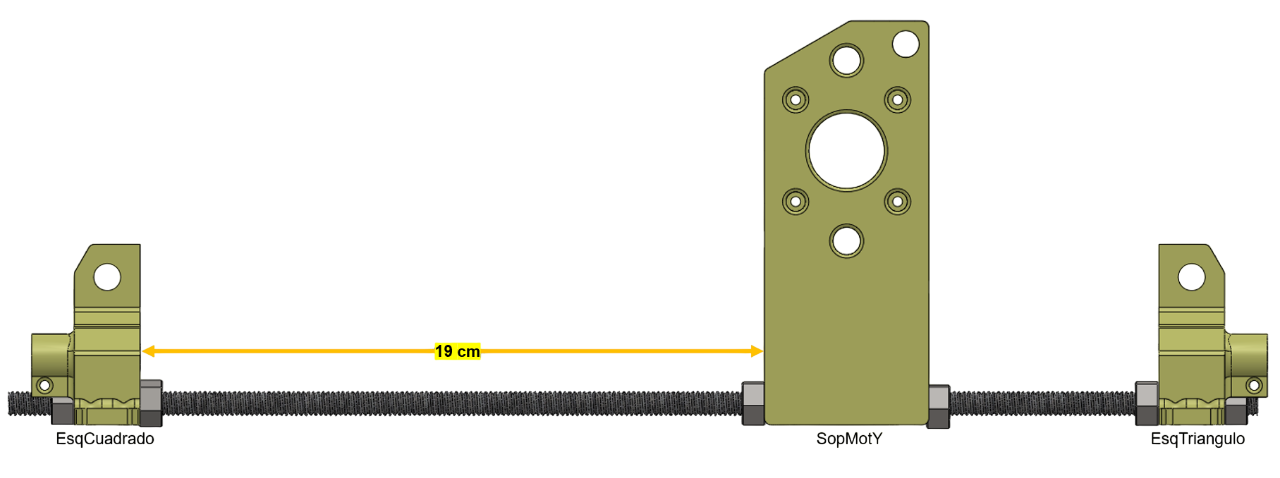

      Paso 7. Separar EsqCuadrado y SopMotY a 19 cm y apretar las tuercas.

      paso619cm

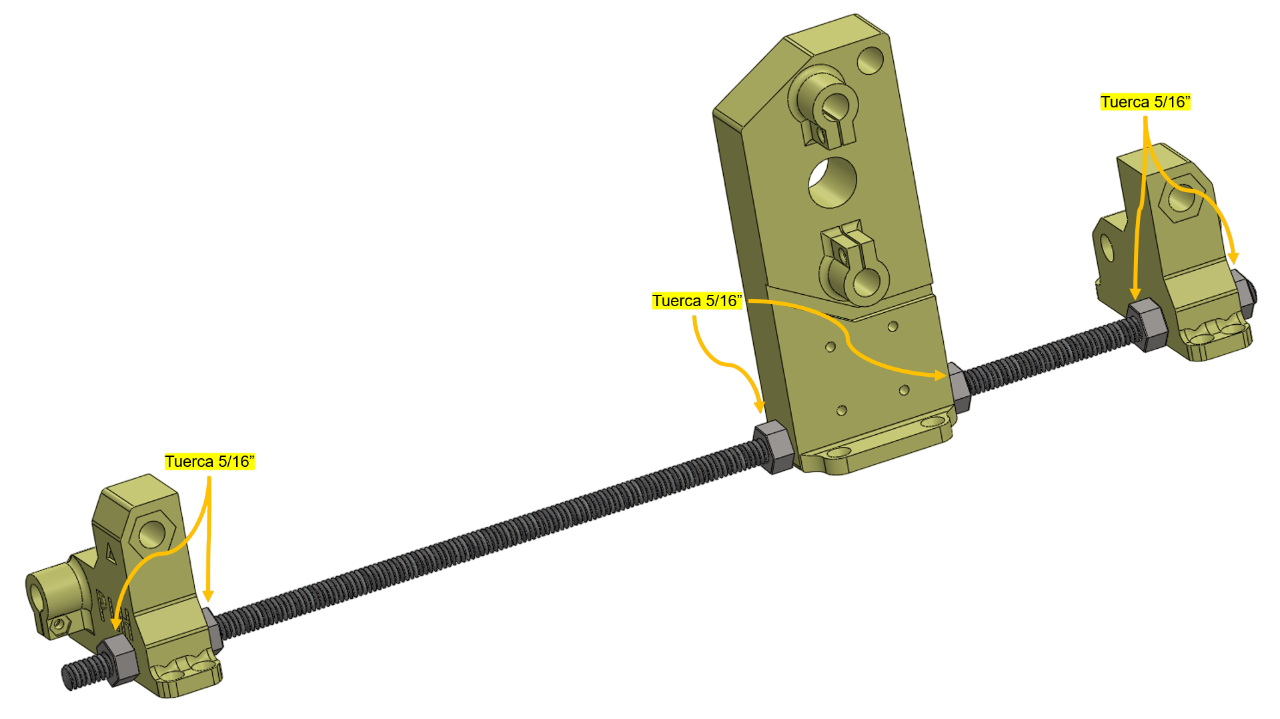

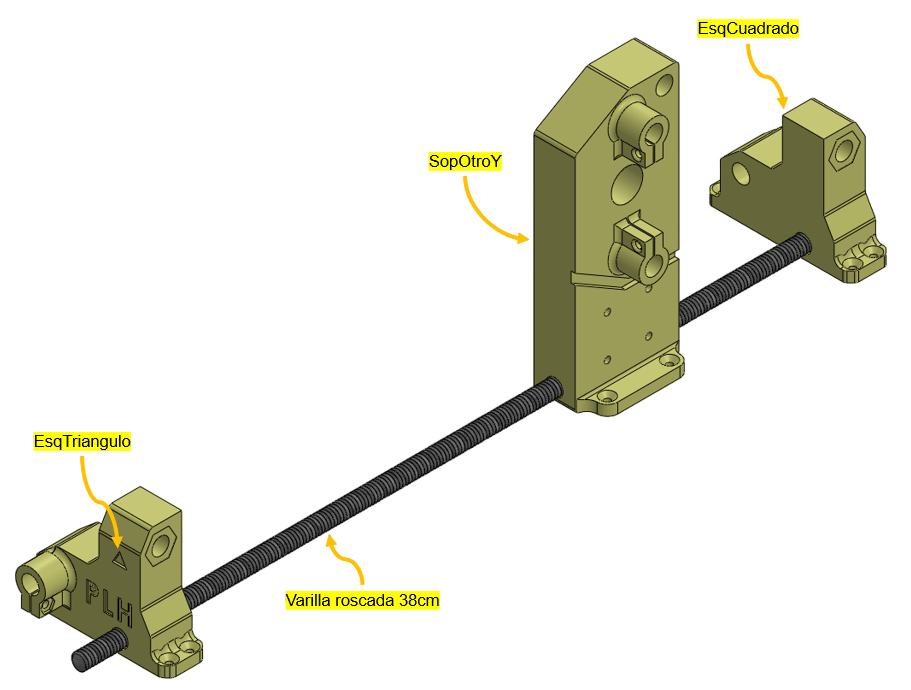

      Paso 8-10. En otra varilla roscada de 38 cm, insertar en este orden: EsqTriangulo - SopOtroY - EsqCuadrado .

      paso8a10
      Cada pieza debe ir con dos tuercas 5/16", una a cada lado (NO apretar todavia).
      paso8a10Tuercas

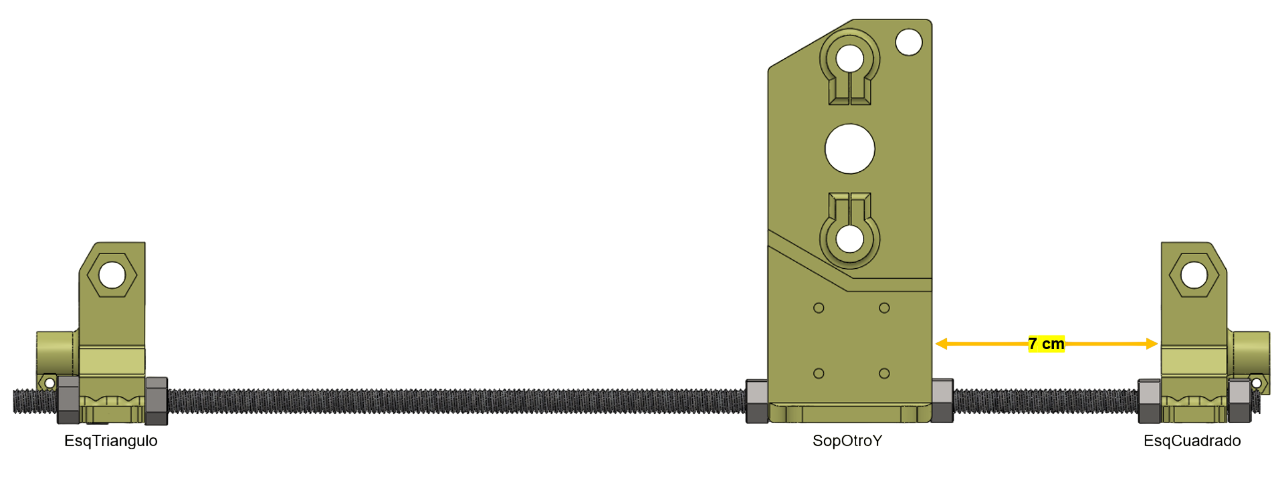

      Paso 11. Separar SopOtroY y EsqCuadrado a 7 cm y apretar las tuercas.

      paso11

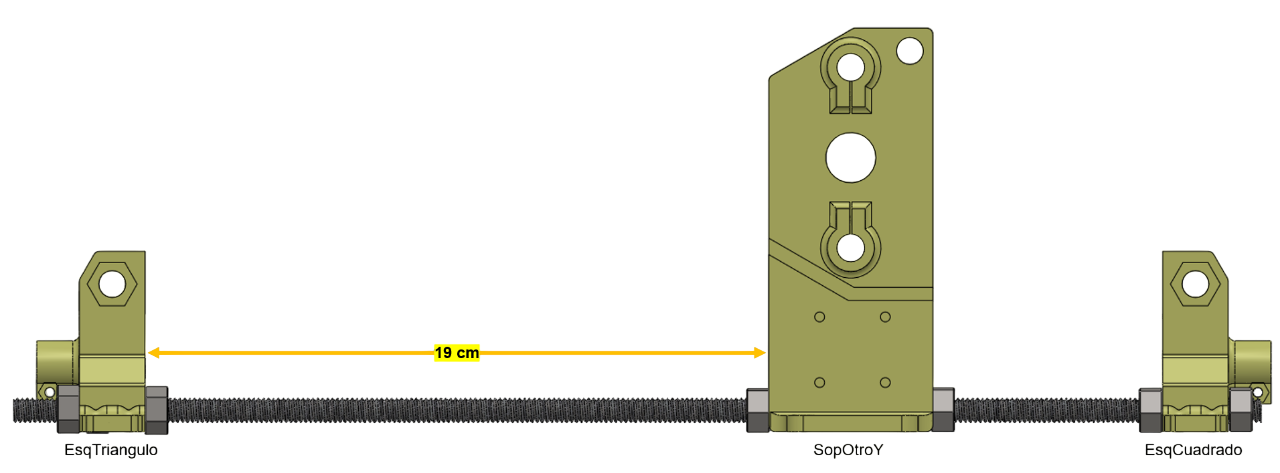

      Paso 12. Separar EsqTriangulo y SopOtroY a 19 cm y apretar las tuercas.

      paso12

      3. Instalacion del motor eje X

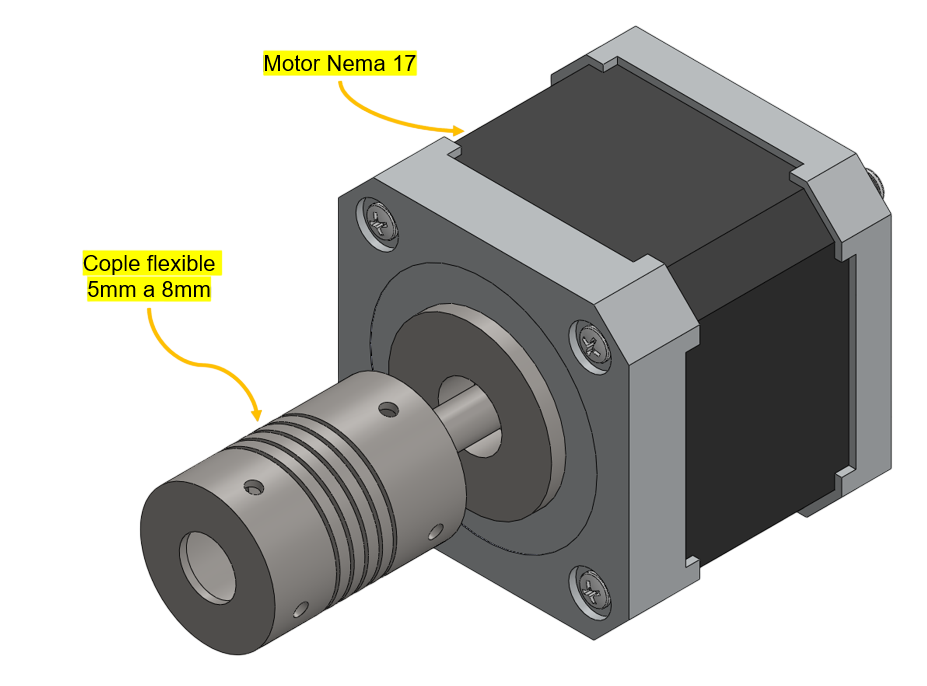

      Paso 13. Colocar un Cople Flexible de 5mm a 8mm a un Motor Nema 17

      paso13

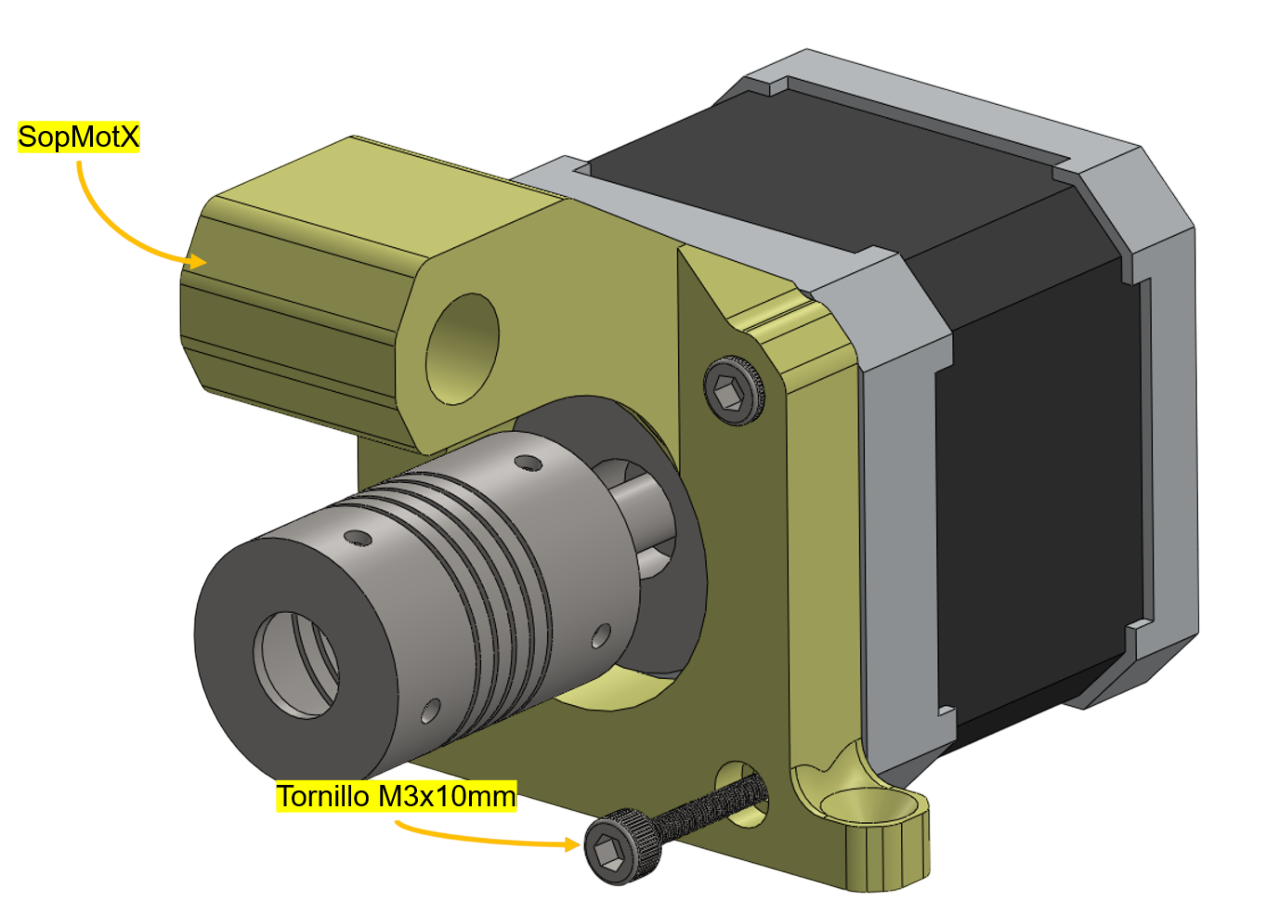

      Paso 14. Atornillar el motor en la pieza SopMotX usando tornillos M3x10mm

      paso14

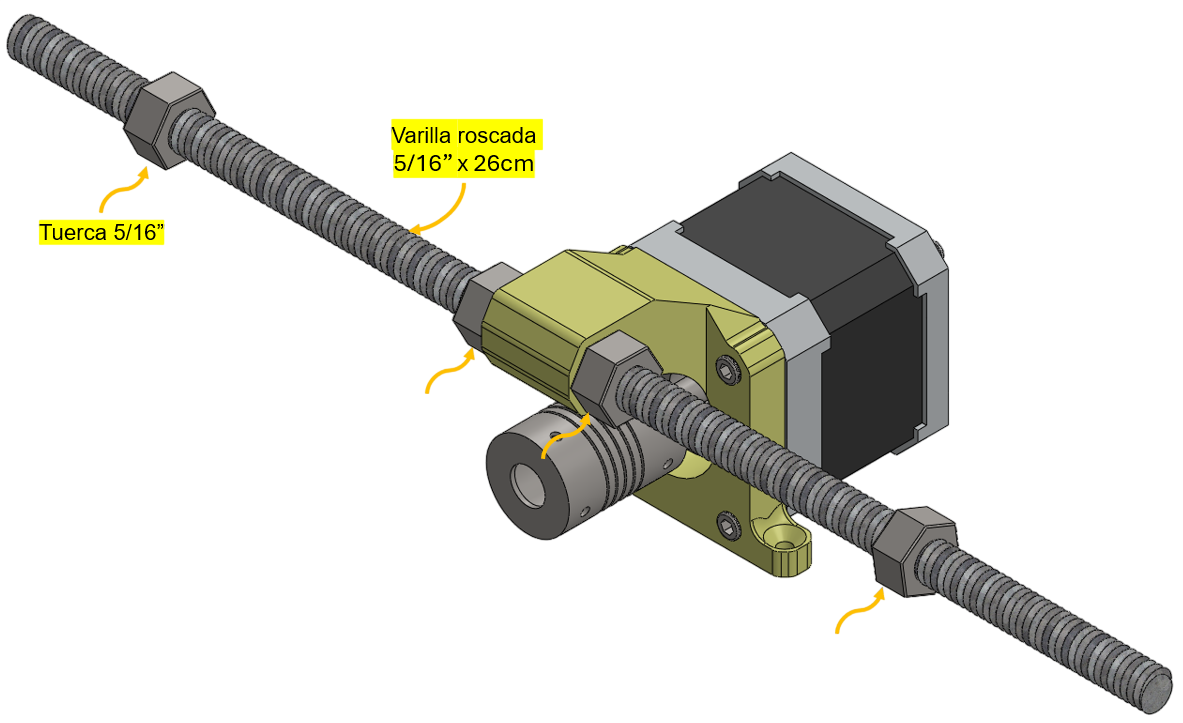

      Paso 15. Insertar en la pieza SopMotX una varilla roscada de 26 cm, con dos tuercas 5/16" en cada lado

      paso15

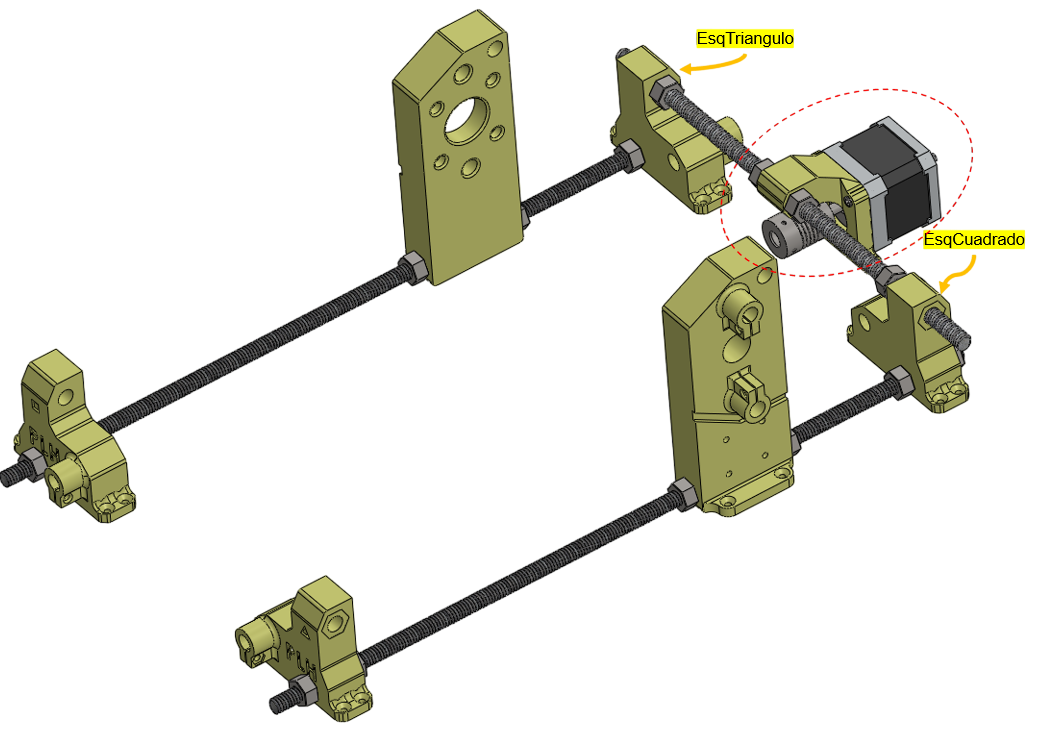

      Paso 16. Montarlo entre las piezas EsqCuadrado y EsqTriangulo de los conjuntos previamente armados

      paso16

      Paso 17. Centrar la pieza SopMotX dejando 8.25 cm de separación por lado y apretar las tuercas 5/16"

      paso17

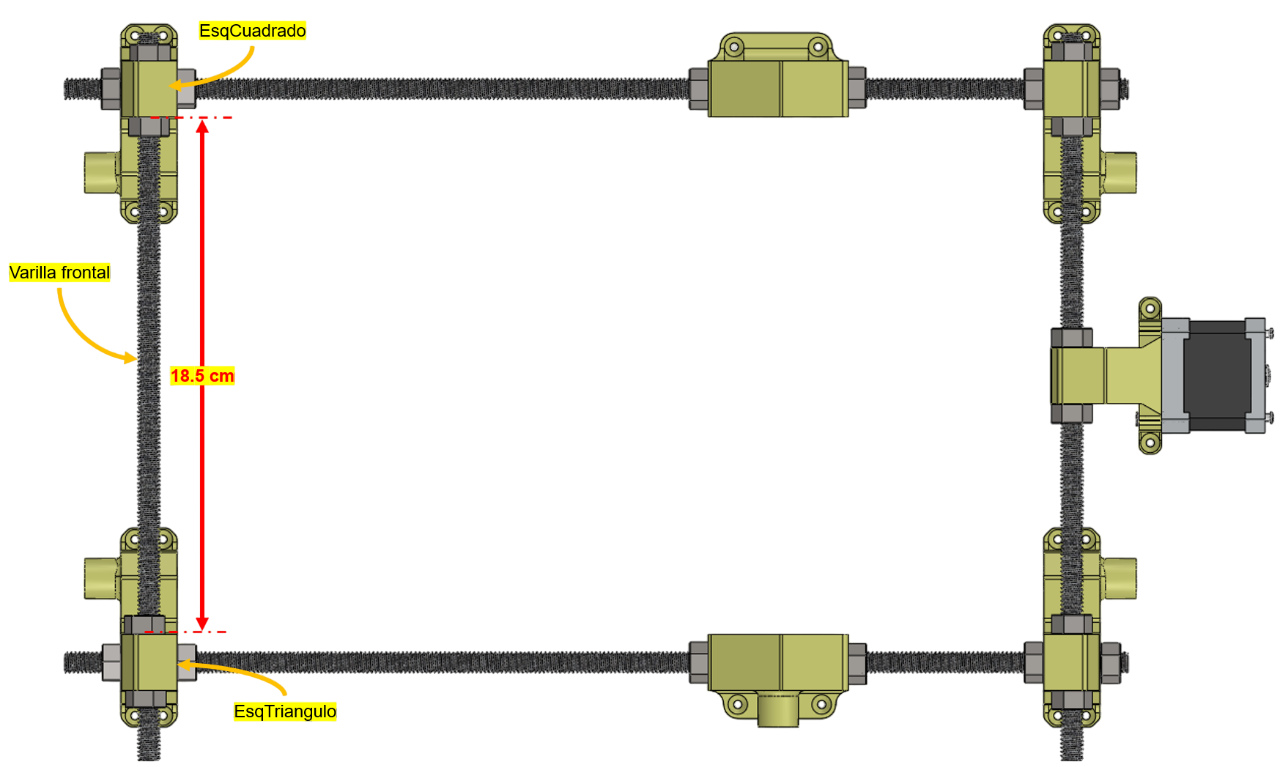

      Paso 18. Agregar la varilla frontal de 26 cm con una separacion de 18.5 cm entre las piezas EsqCuadrado y EsqTriangulo. Y apretar las tuercas para que no se mueva

      paso18

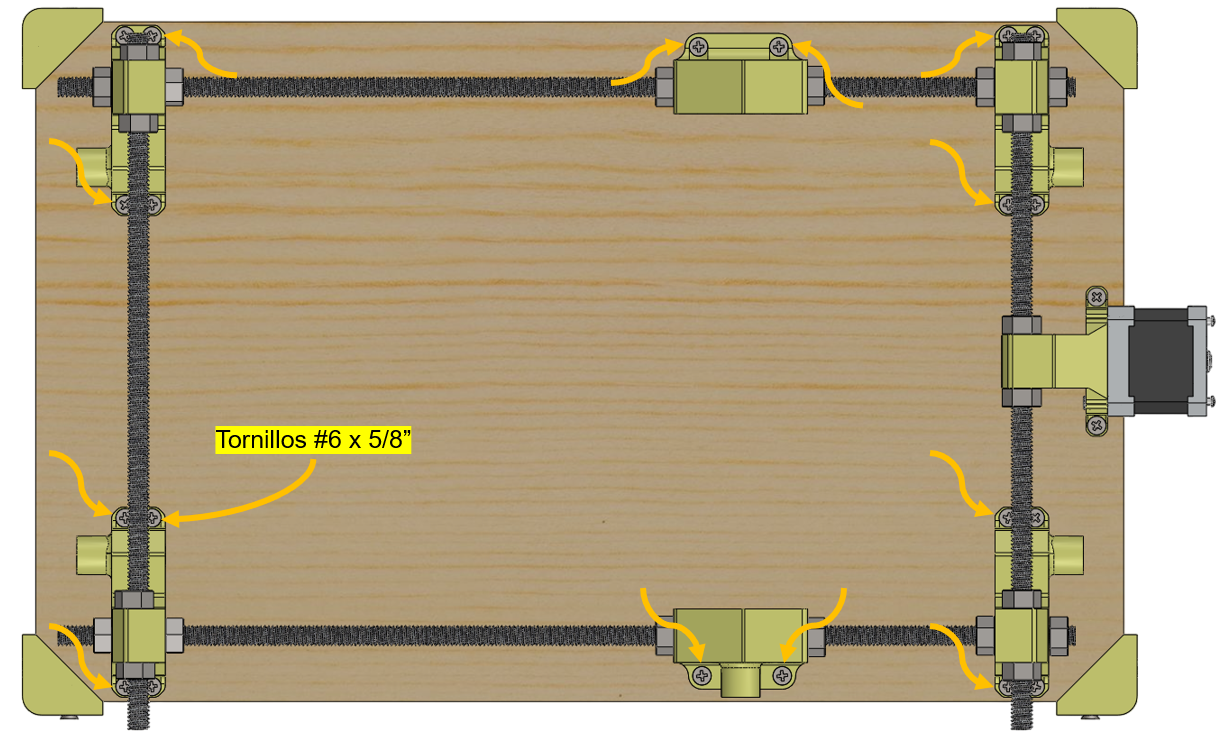

      Paso 19. Atornillar toda la estructura previamente construida a la base de madera, utilizar los tornillos para madera #6

      paso19

      4. Conjunto Cama Movil

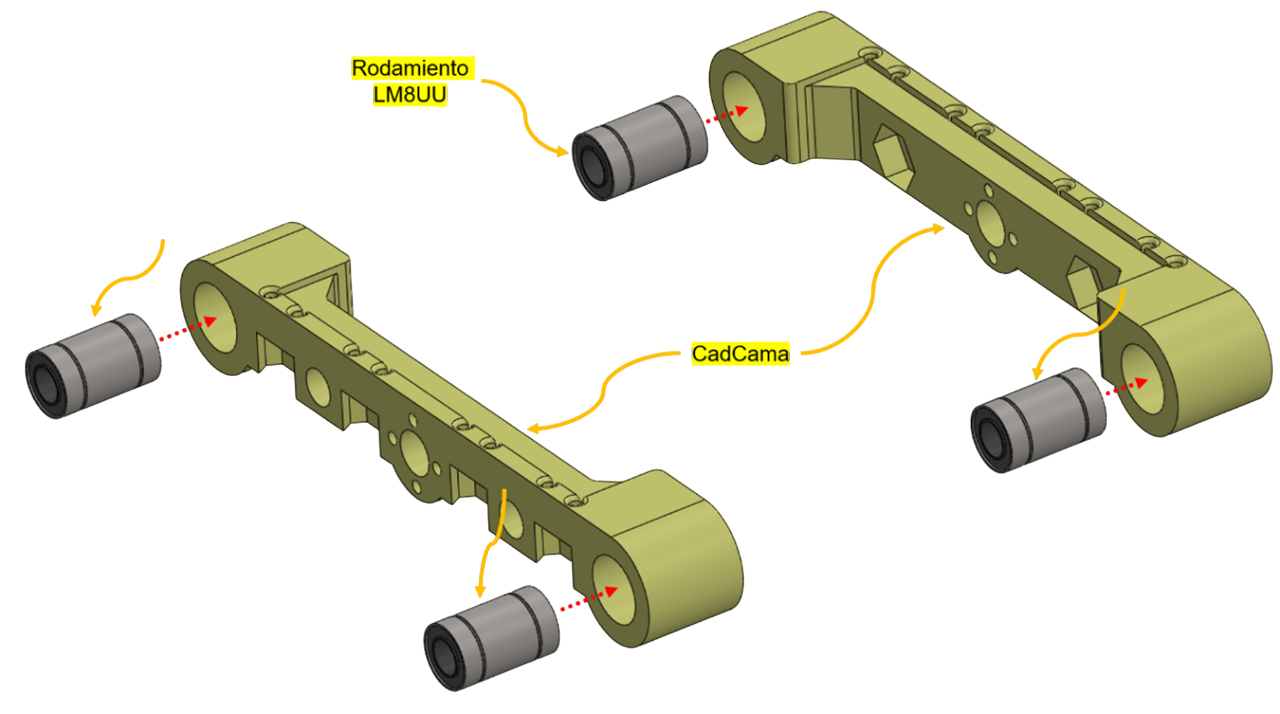

      Paso 20. Instalar 4 rodamientos LM8UU en las dos piezas CadCama

      paso20

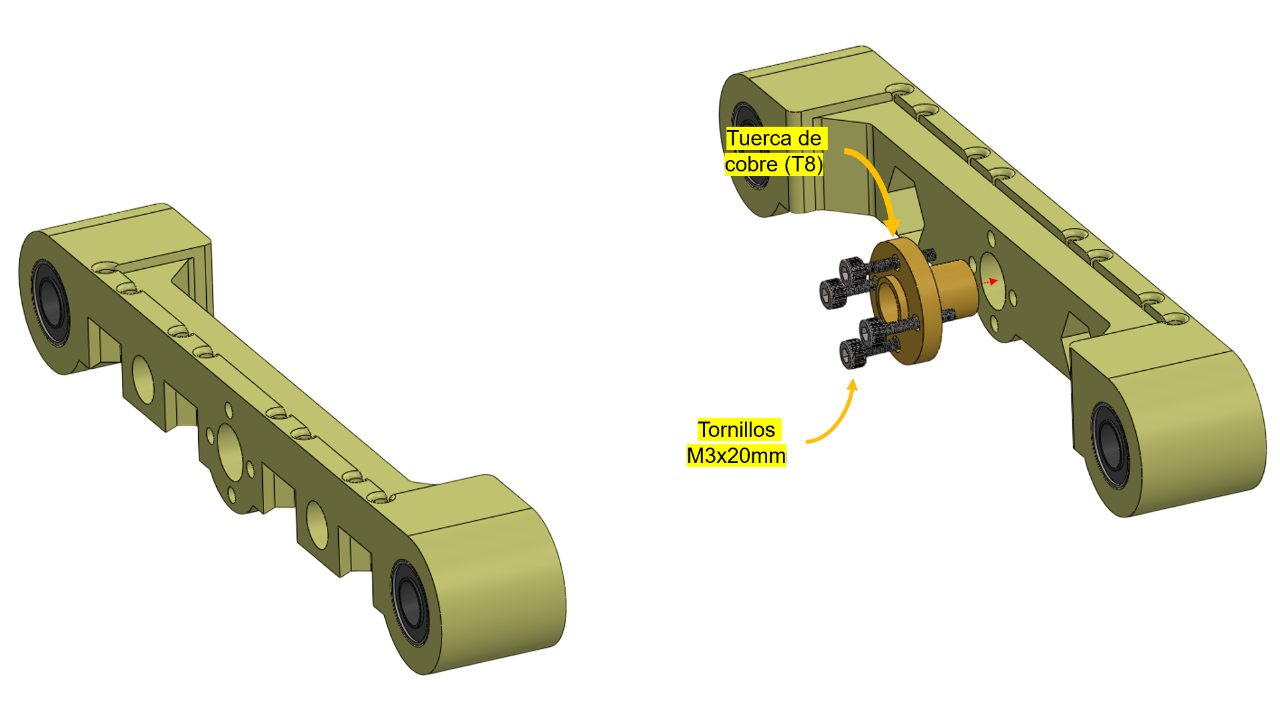

      Paso 21. Fijar la tuerca de cobre (T8) en una de las piezas CadCama y atornillarla con tronillos M3x20mm y tuerca M3 del otro lado

      paso21

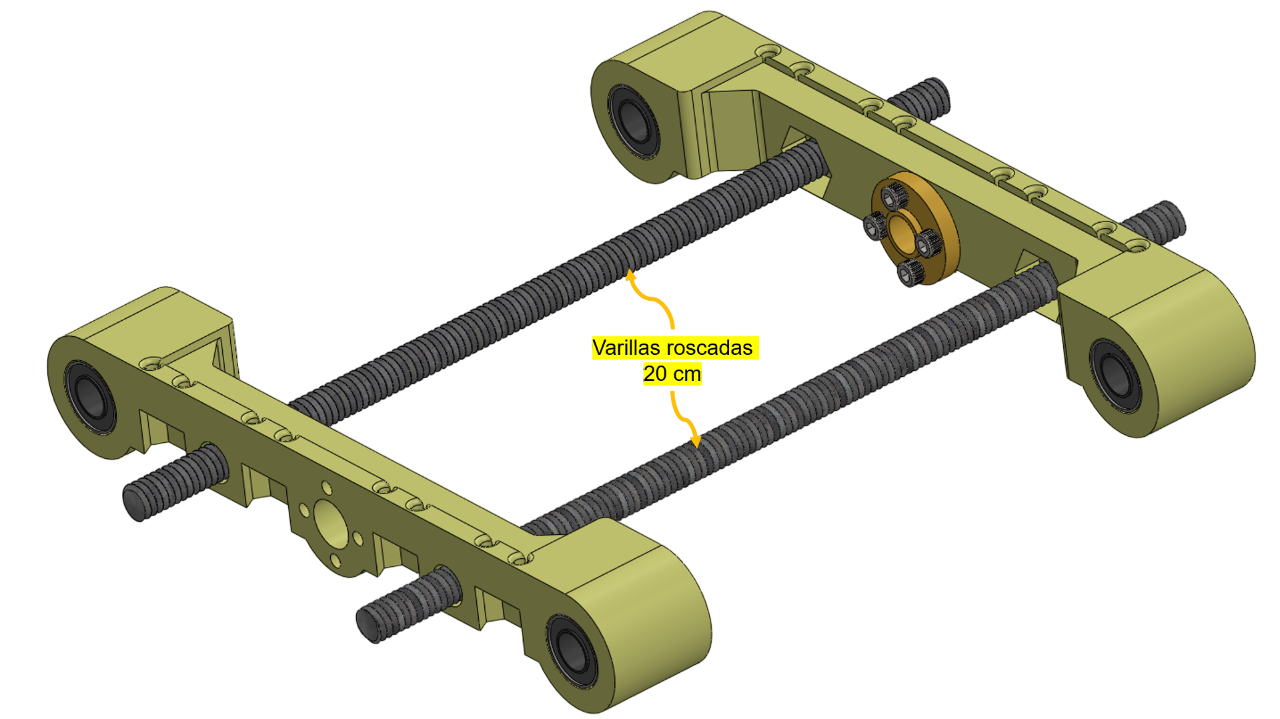

      Paso 22. Unir ambas piezas CadCama con dos varillas roscadas de 20 cm

      paso22Varillas
      Una pieza CadCama queda fija atornillada por ambos lados
      paso22Tuercas
      La otra pieza CadCama queda movil colocando solo dos tuercas 5/16" como se muestra en la imagen
      paso222tuercas

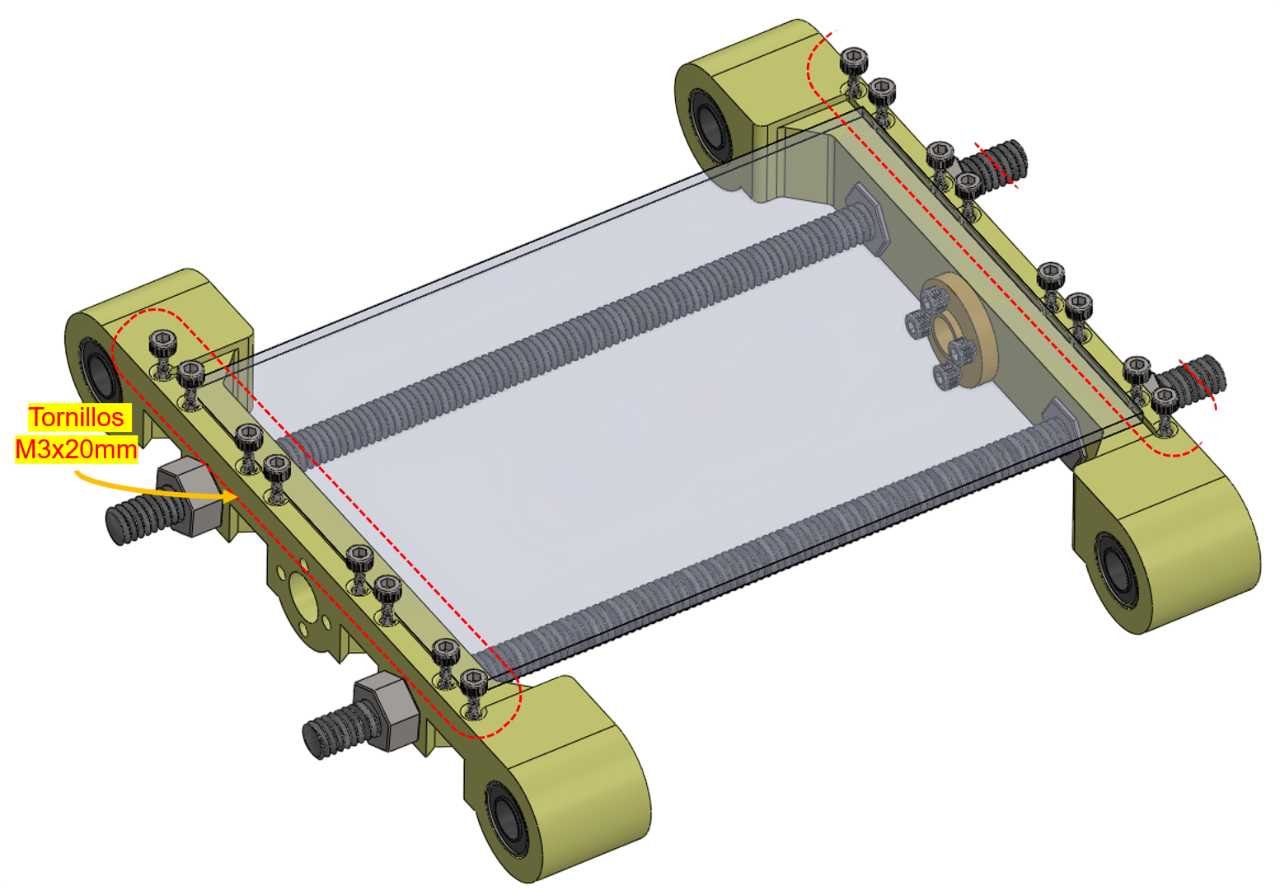

      Paso 23. Agregar tornillos M3x20mm para sujetar la placa

      paso23

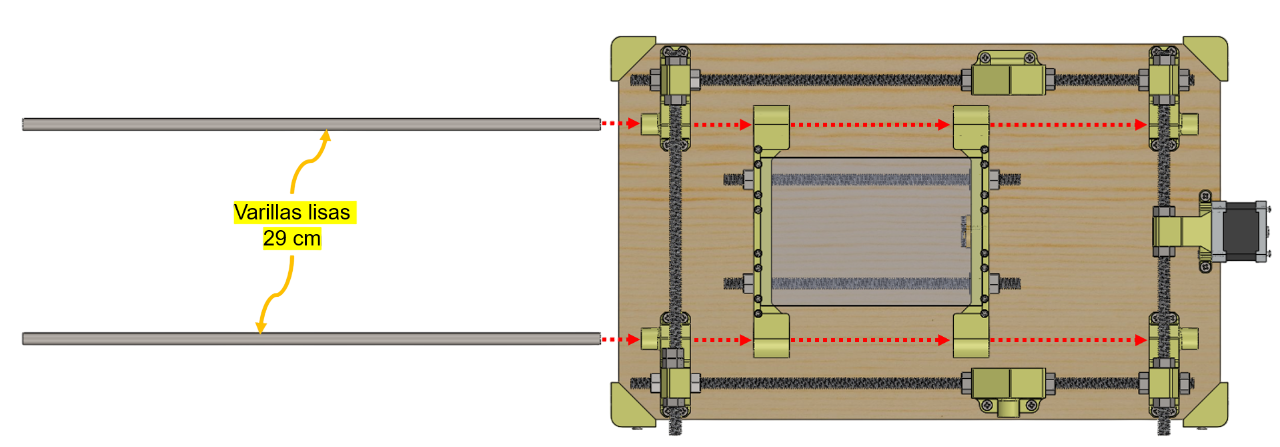

      Paso 24. Insertar las varillas lisas de 29 cm desde el frente de todo el conjunto de la base pasando por la cama hasta llegar a la siguiente abrazadera

      paso24

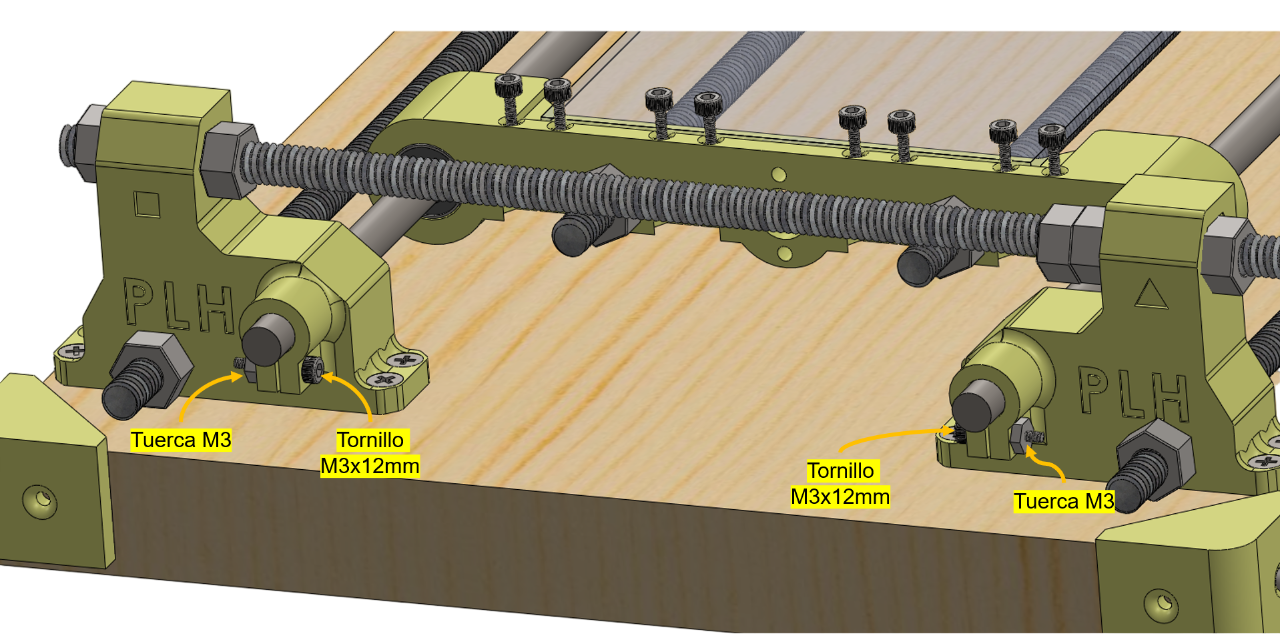

      Fijar las varillas lisas atornillando las abrazaderas usando tornillos M3x12mm con su respectiva tuerca M3
      paso24abrazadera

      Paso 25. Insertar el tornillo sin fin, atravesando la cama para conectarse al coplee flexible del motor eje X

      paso25

      6. Conjunto Eje Z

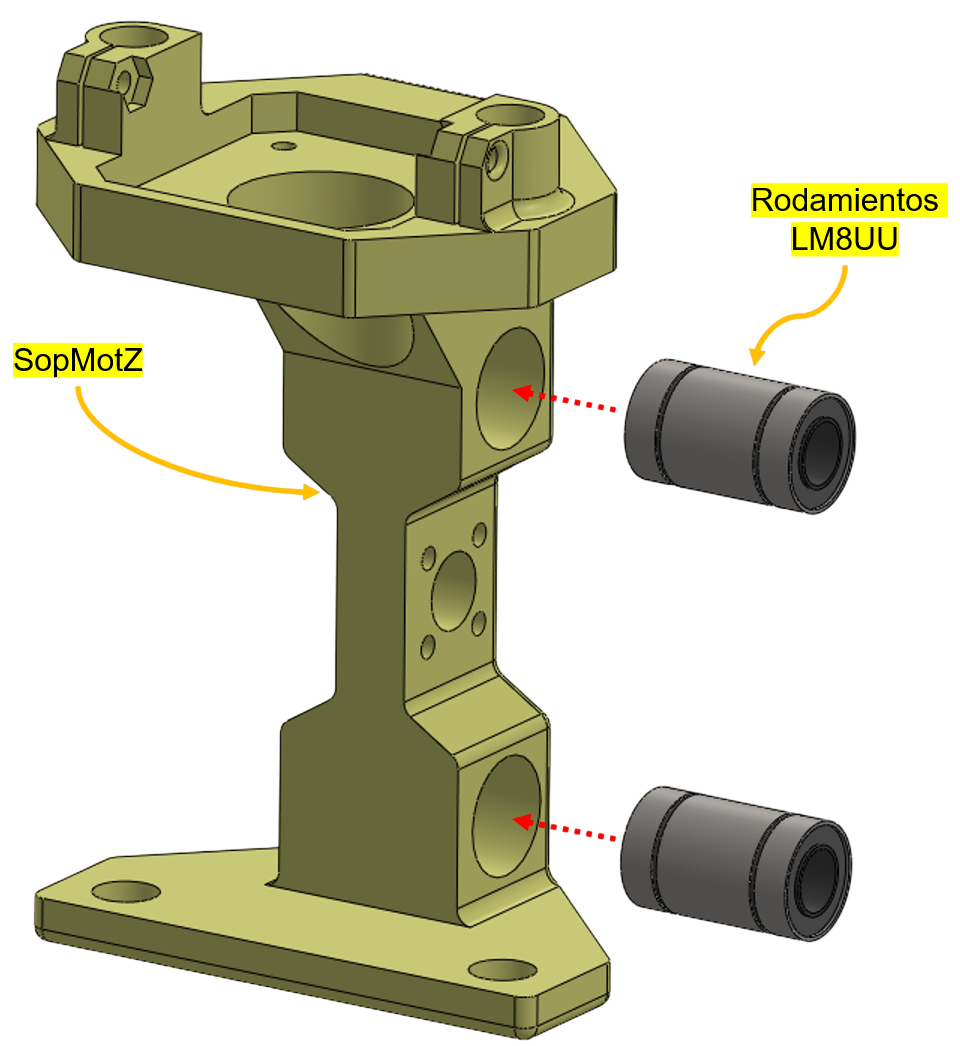

      Paso 26. Instalar dos rodamientos LM8UU a la pieza SopMotZ

      paso26

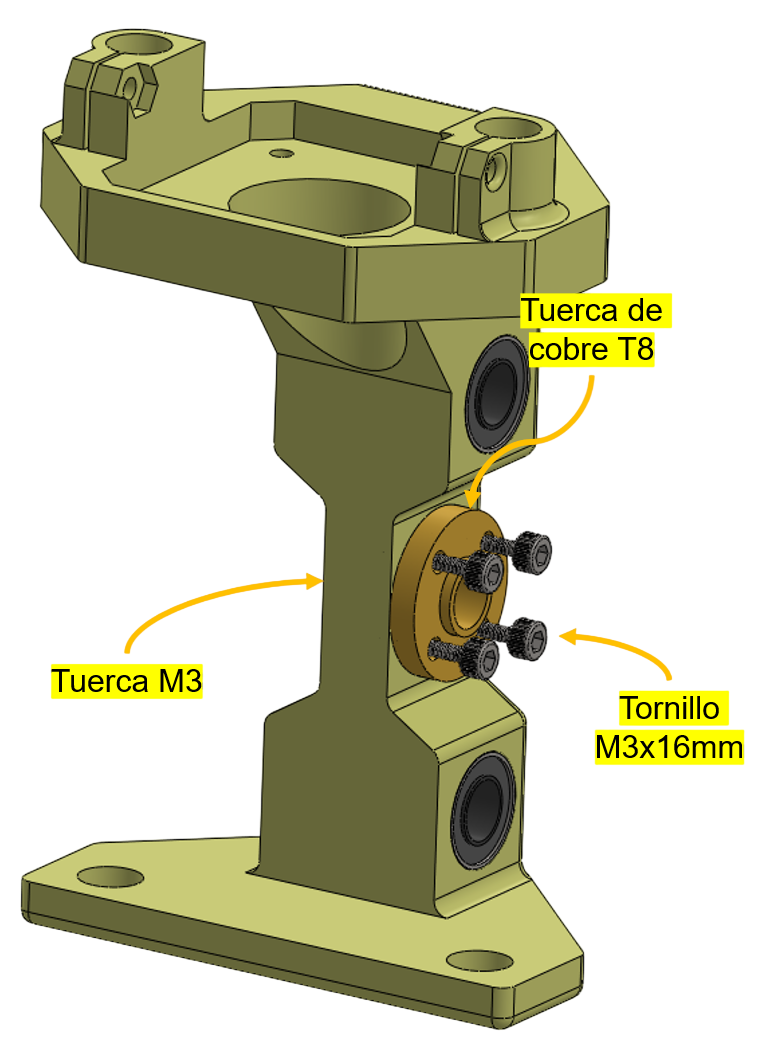

      Paso 27. Instalar la tuerca de cobre T8 y atornillarla con tornillos M3x16mm

      paso27

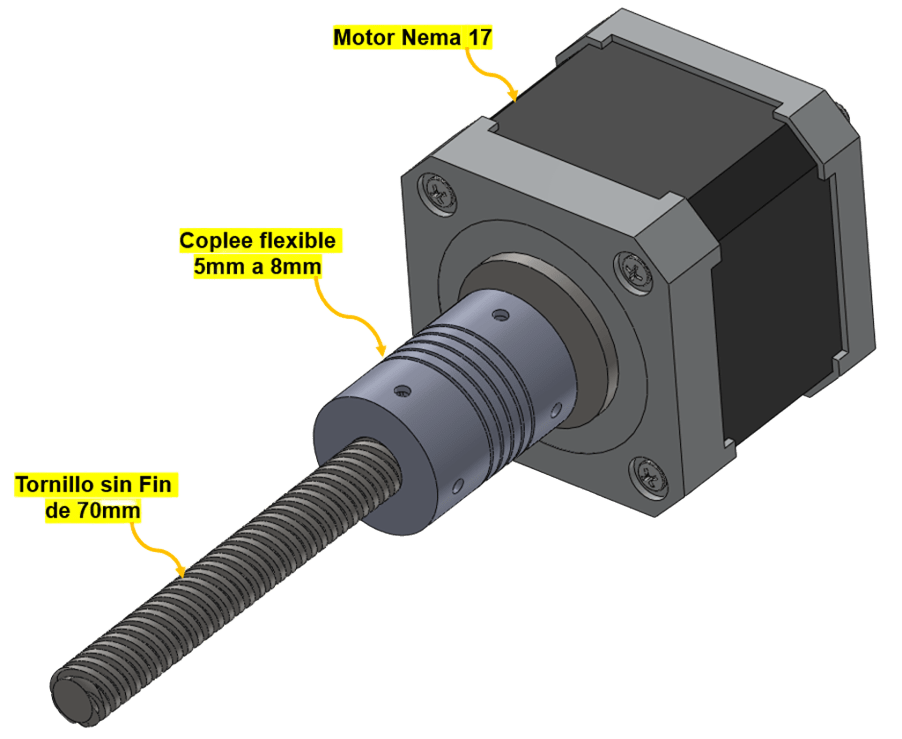

      Paso 28 y 29. Colocar coplee y tornillo siin fin de 70 mm a Motor Nema 17

      paso28

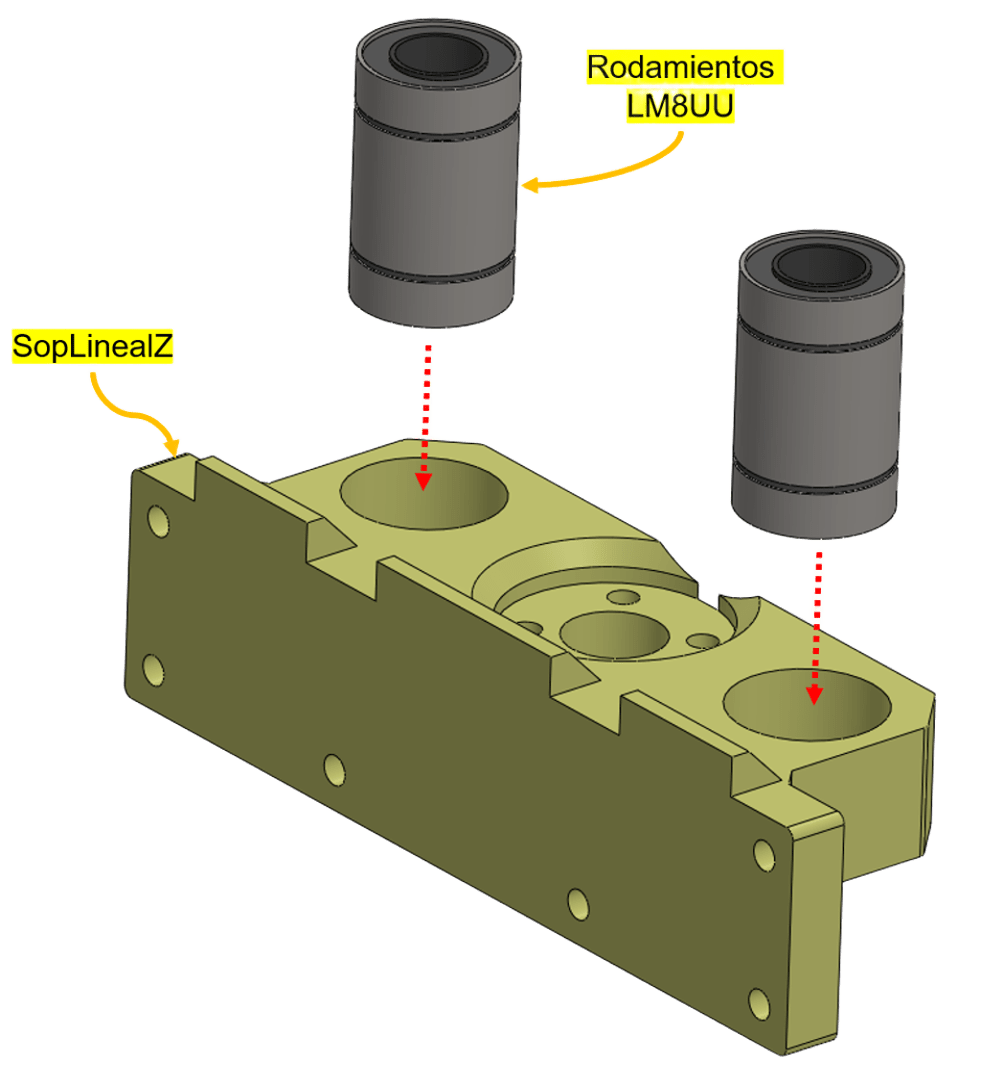

      Paso 30. Insertar dos rodamientos LM8UU a la pieza SopLinealZ

      paso30

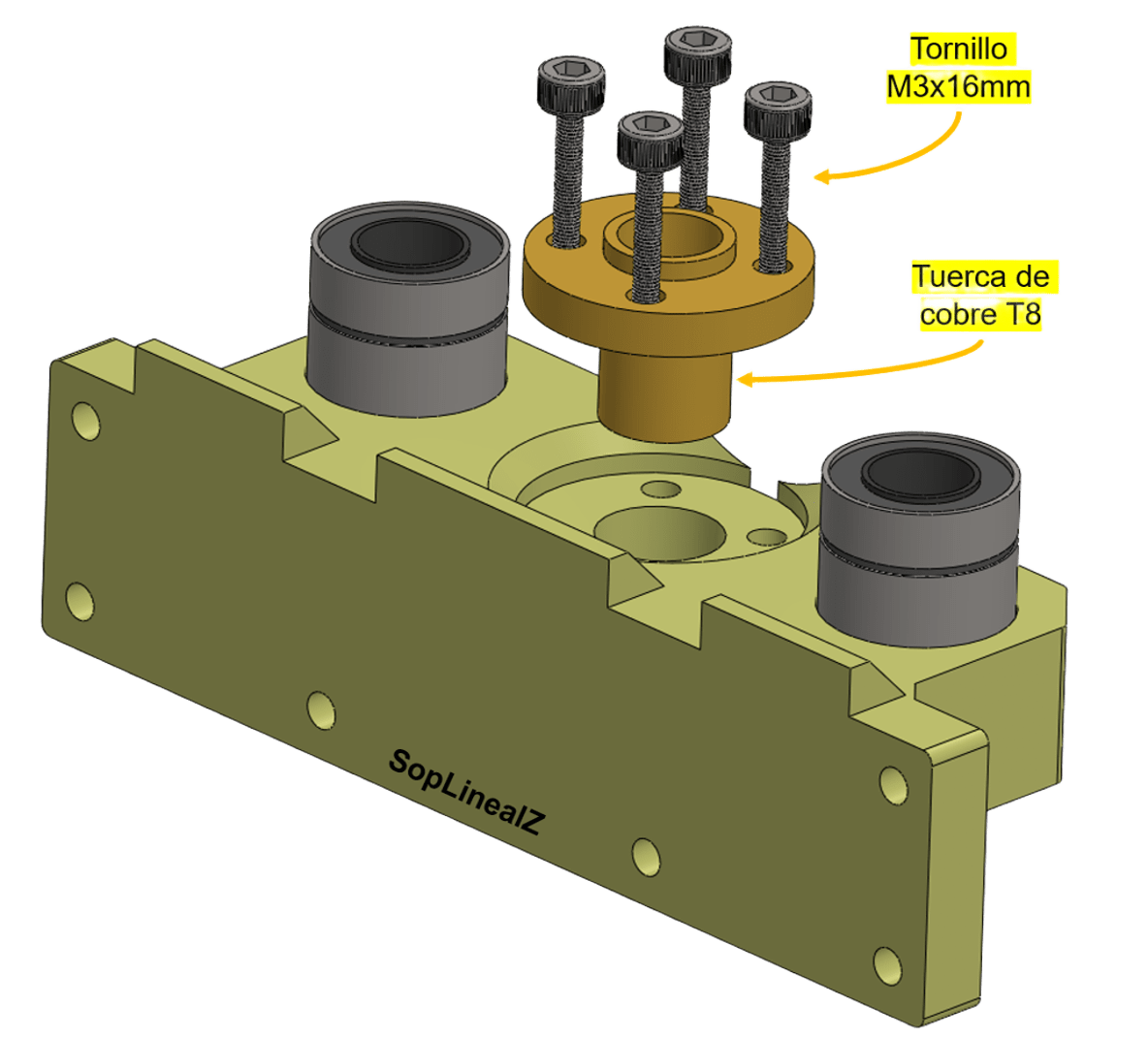

      Paso 31. Instalar en la pieza SopLinealZ la tuerca de cobre T8 y atornillarla con tornillos M3x16mm

      paso31

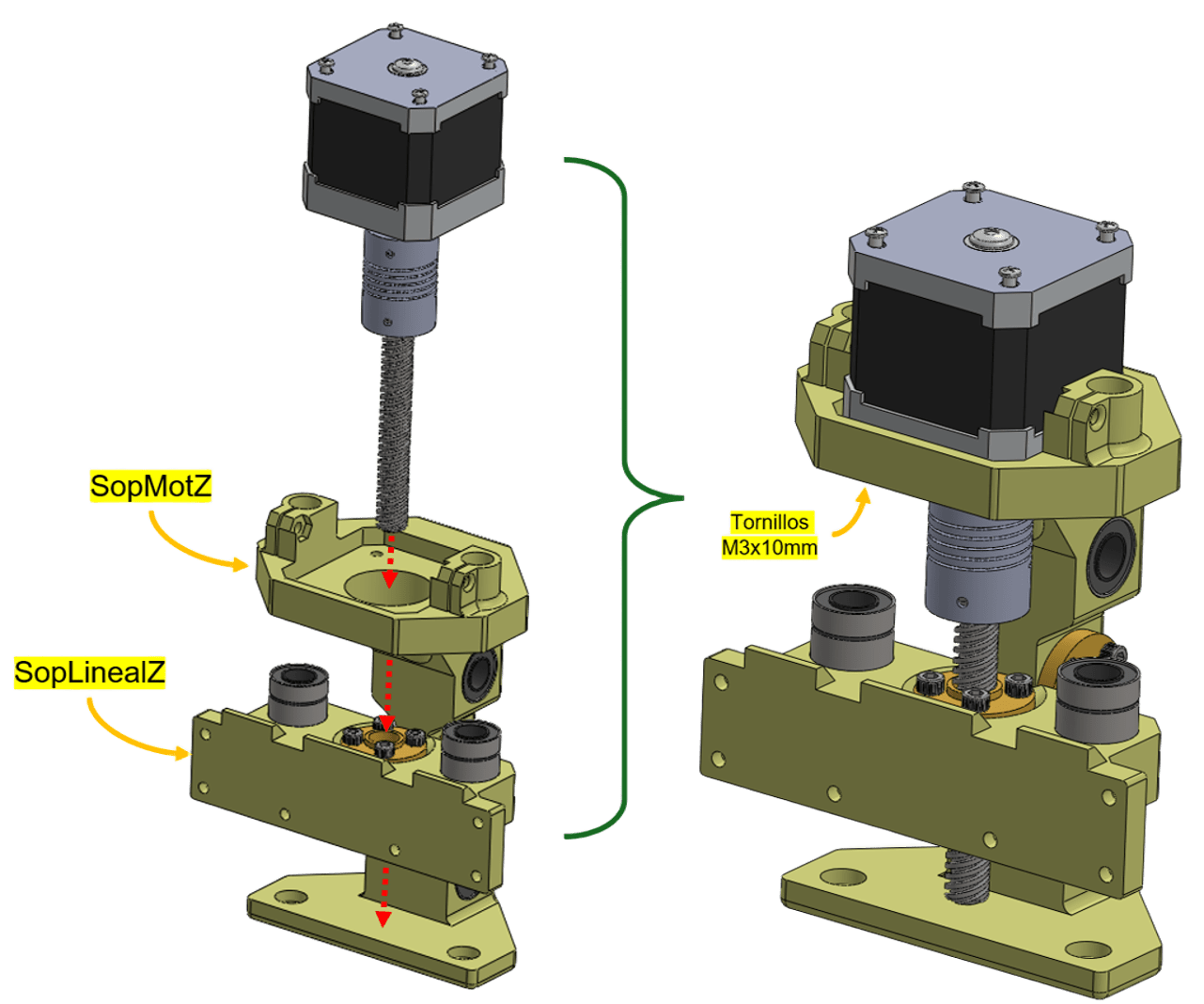

      Paso 32. Pasar el tornillo sin fin del motor eje Z a traves de las piezas SopMotZ y SoplinealZ, y atornillar el motor con tornillo sM3x10mm. Nota. Los cables del motor van hacia atras

      paso32

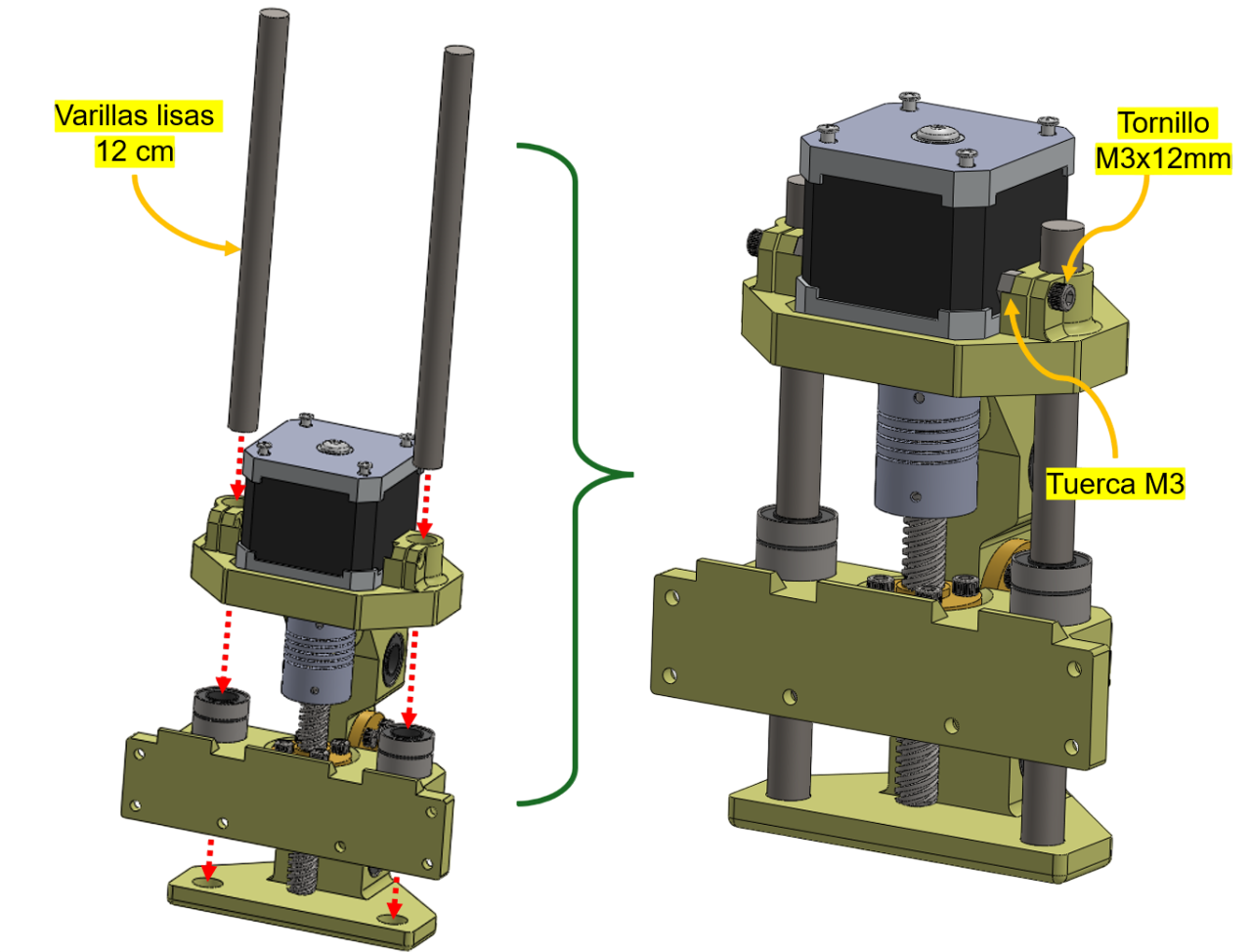

      Paso 33. Insertar en la pieza SopMotZ las varillas lisas de 12 cm y apretarlas usando las abrazaderas con tornillos M3x12mm

      paso33

      6. Conjunto Eje Z

      Paso 34. Colocar un Coplee Flexible de 5mm a 8mm al 3er Motor Nema 17

      paso34

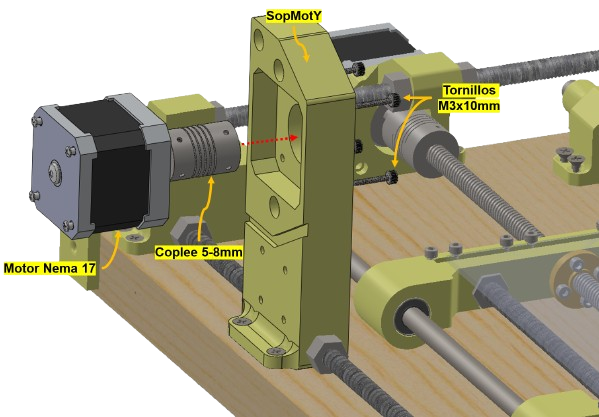

      Paso 35. Fijar el motor y atornillarlo en la pieza SopMotY

      paso35

      Paso 36. Colocar las dos varillas lisas de 25 cm en la pieza SopMotY

      paso36

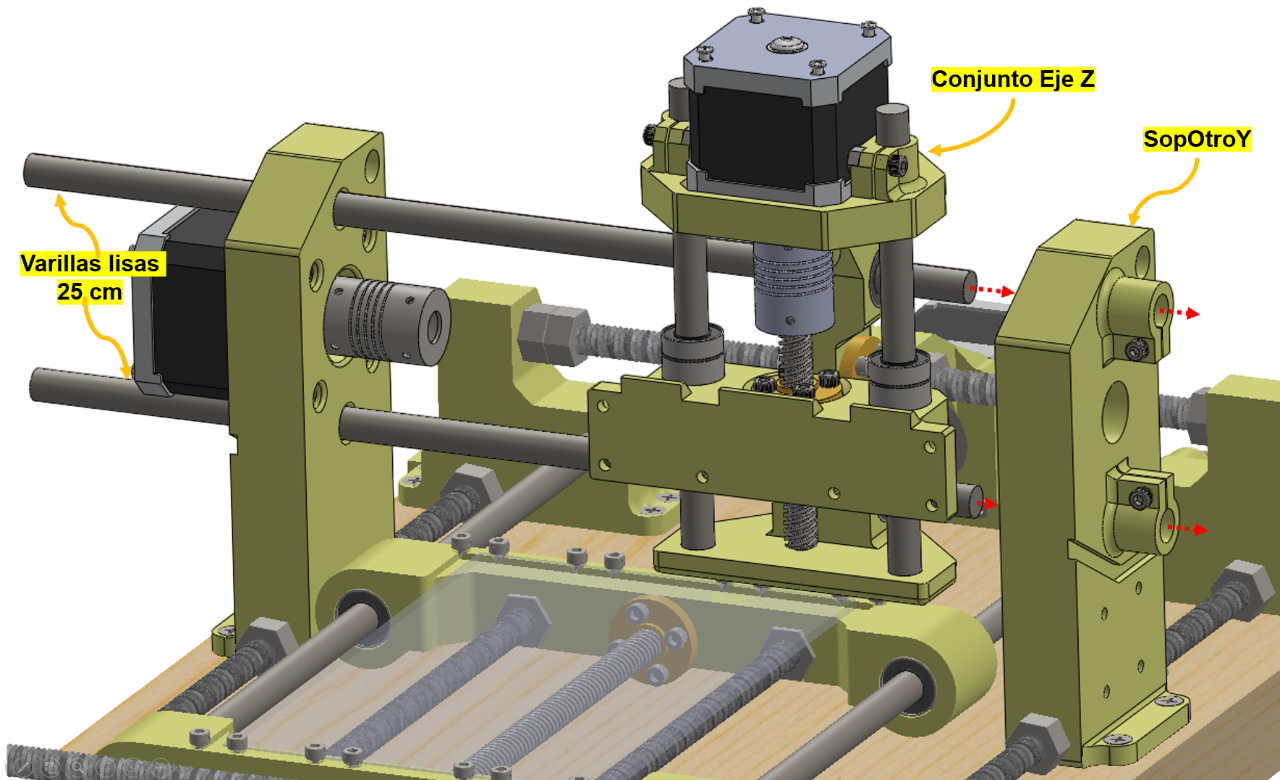

      Paso 37. Integrar conjunto Z eb las varillas lisas de 25 cm. las varillas deben llegar a las abrazaderas de la pieza SopOtroY , y apretarla con tornillos M3x12mm

      paso37

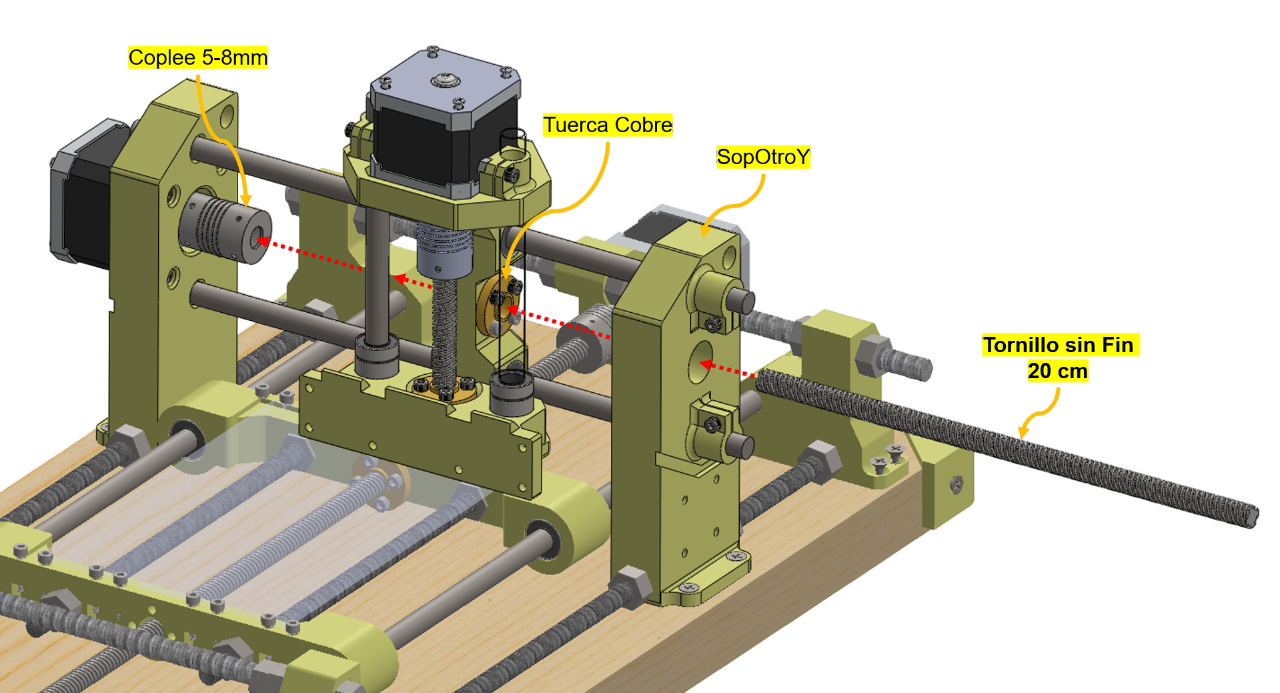

      Paso 38. Insertar tornillo sin fin de 20 cm atravesando: SopOtroY - Tuerca del conjunto Z - y llegar hasta el coplee de 5-8mm

      paso38

      7. Soporte de herramienta

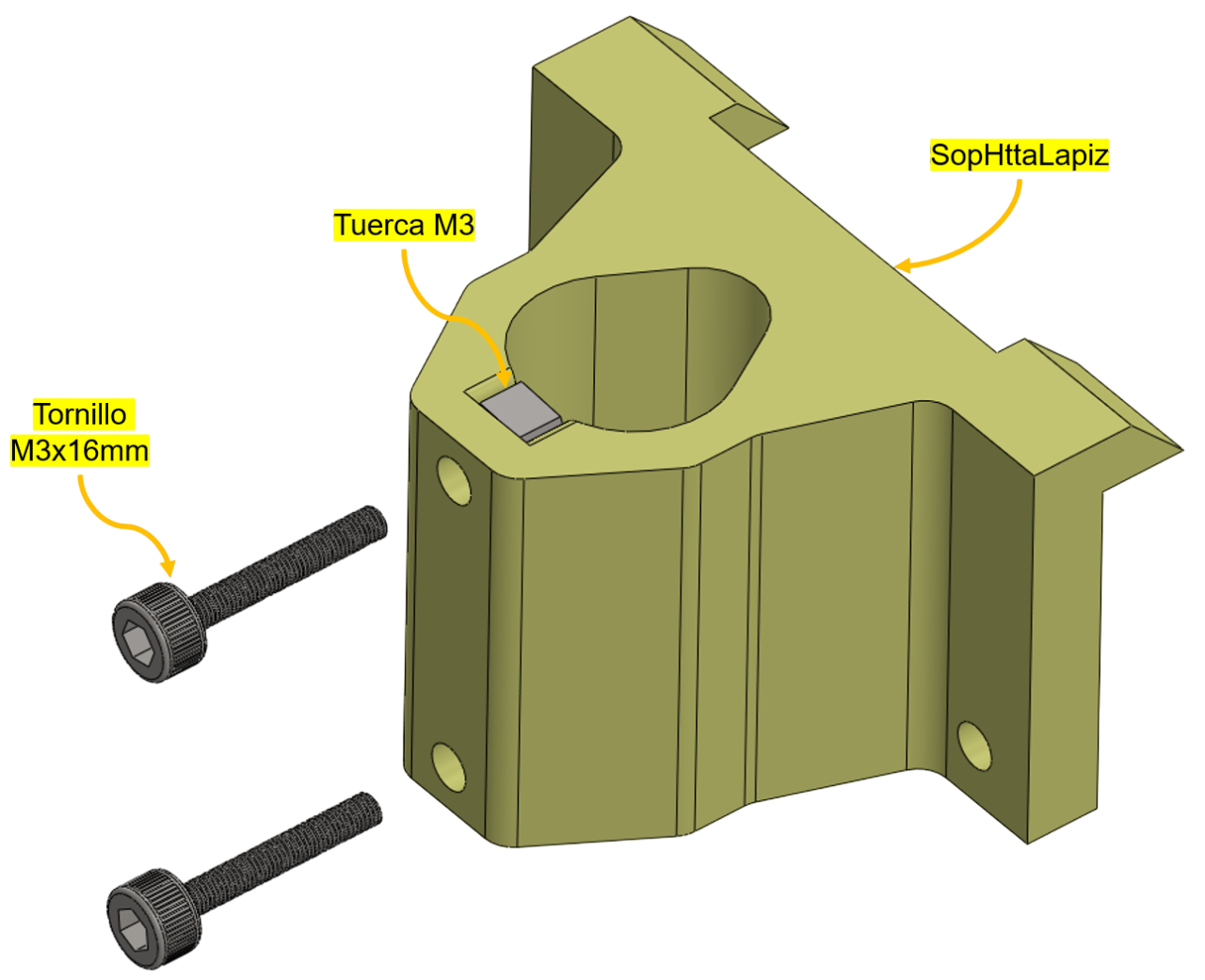

      Paso 39. Se colocan dos tuercas M3 por el lado interior de la pieza SopHttaLapiz , y del otro lado se colocan tornillo sM3x16mm

      paso39

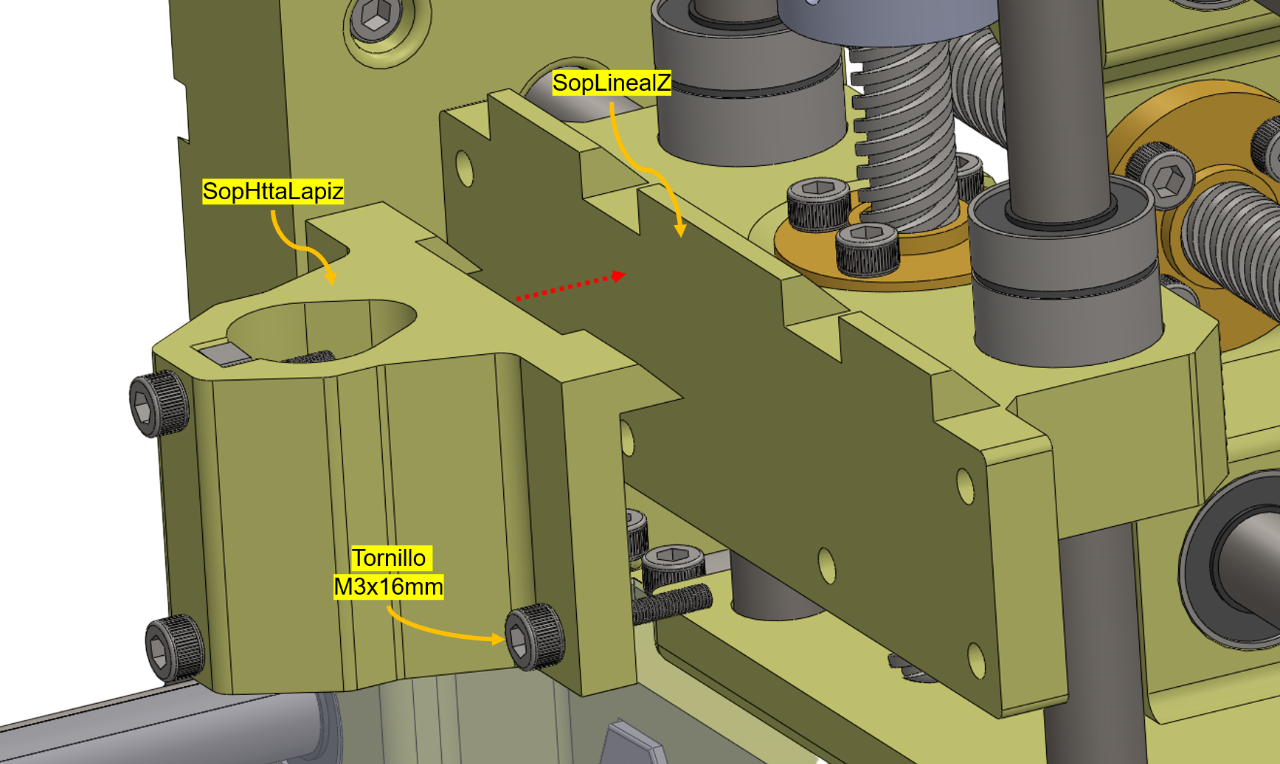

      Paso 40. Fijar con tornillos M3x12mm la pieza SopHttaLapiz en la pieza SopLinealZ

      paso40

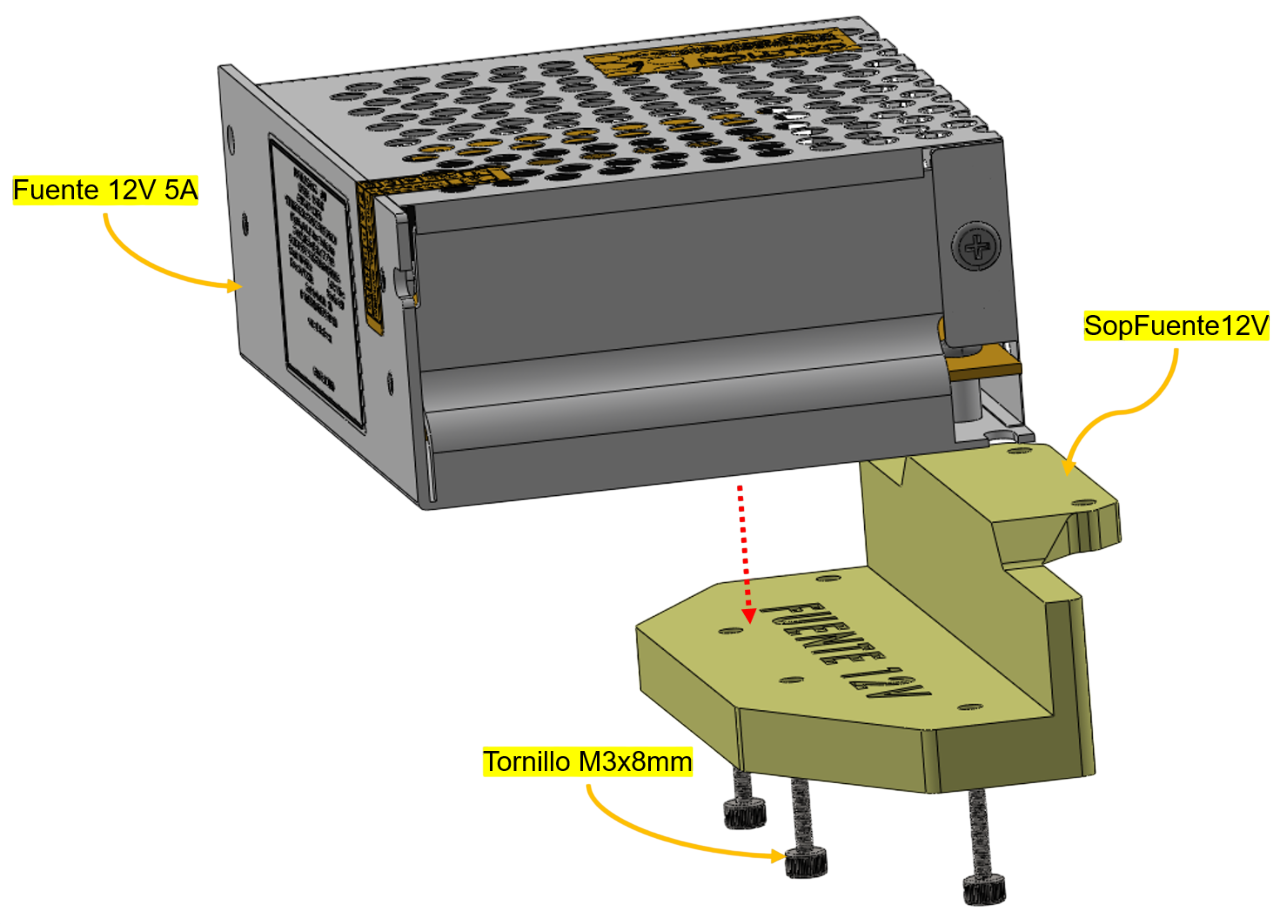

      Paso 41. Fijar con tornillo sM3x8mm la fuente de 12V en la pieza SopFuente12V

      paso41

      Paso 42. Atornillar con tornillos para madera #6 la pieza SopFuente12V a la base de madera

      paso42

      Paso 43. Fijar con tornillos M3x6mm el Arduinno Uno en la pieza SopArduino

      paso43

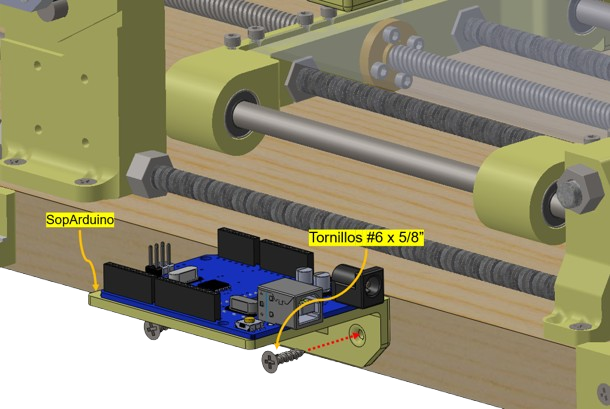

      Paso 44. Fijar con tornillos para madera #6 la pieza SopArduino a la base de madeara

      paso44

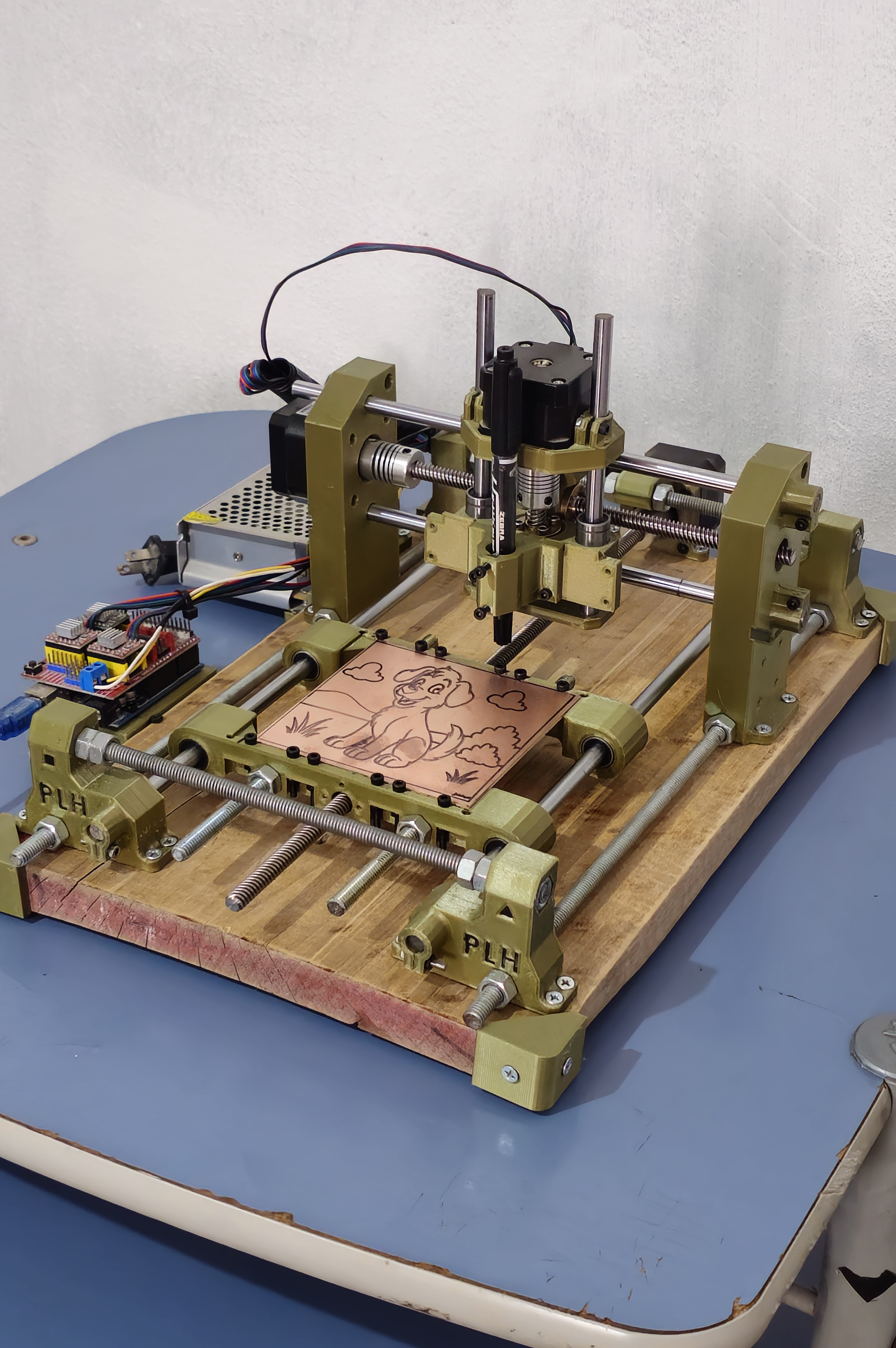

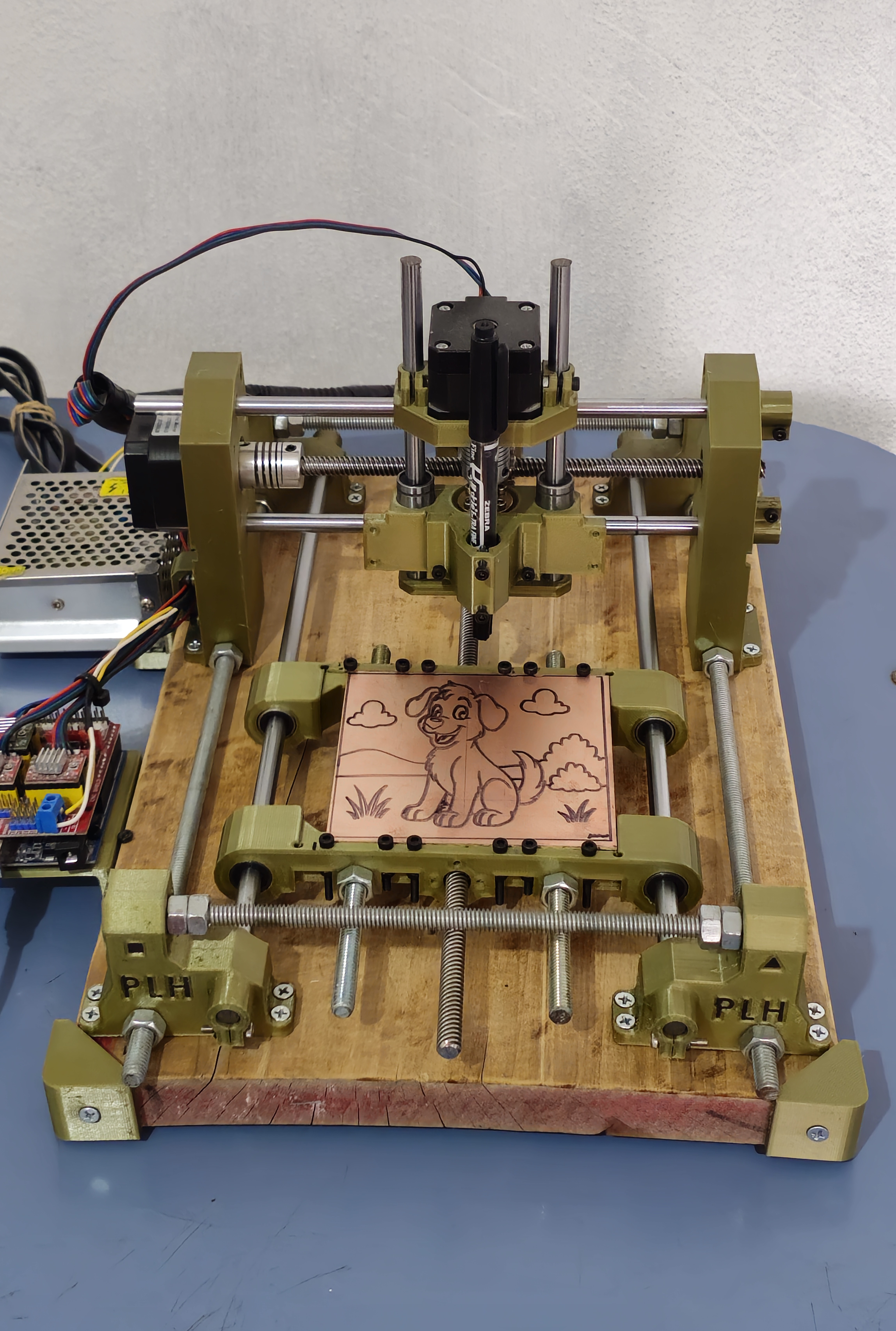

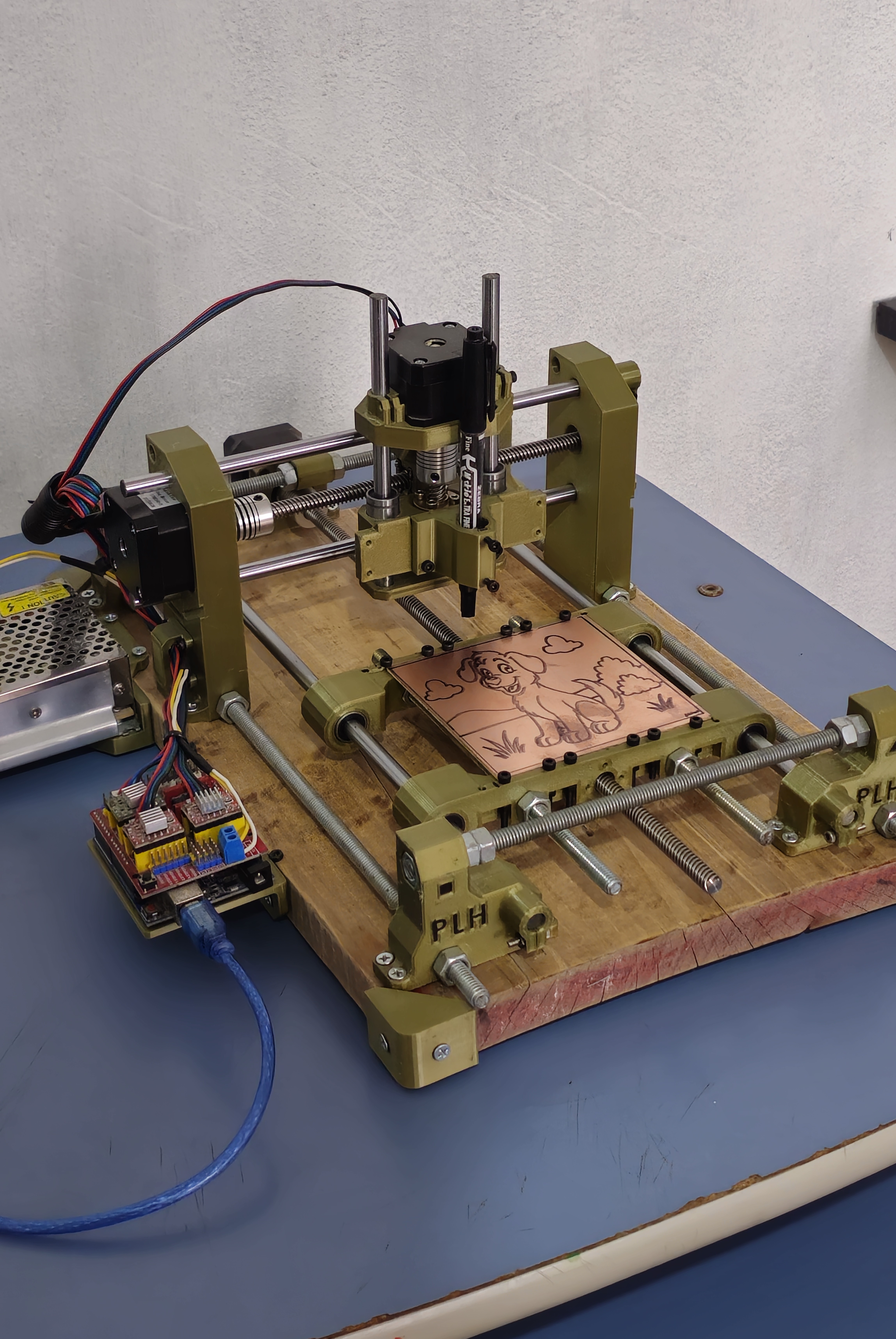

      Robot completamente ensamblado

      isometricaA
      isometricaAA
      isometricaFrontal
      isometricaB

      Imágenes de los componentes

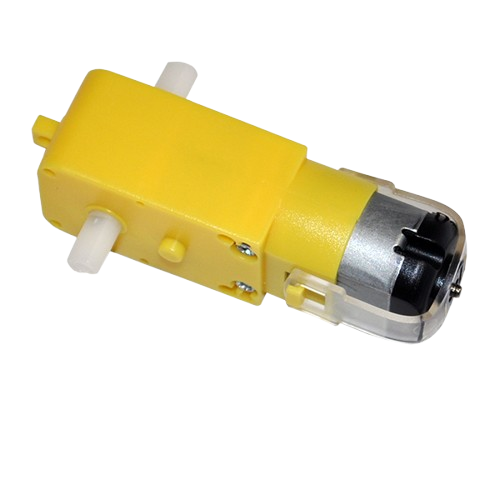

      Motorreductor amarillo 5V
